In Branchen, in denen Betriebssicherheit und die Integrität von Flüssigkeitssystemen kritisch sind, darf die Wahl einer Schlauchschelle nicht dem Zufall überlassen werden. Die Leistungsfähigkeit einer Anwendung hängt direkt von der Fähigkeit der Schelle ab, unter mechanischer und umweltbedingter Belastung einen konstanten Druck aufrechtzuerhalten.

Mikalor, ein führender europäischer Hersteller mit Sitz in Spanien, unterzieht seine ASFA-Reihe Testprotokollen, die weit über internationale Standards hinausgehen. Dies garantiert eine Zuverlässigkeit, die generische Alternativen schlichtweg nicht erreichen können.

Im Folgenden analysieren wir die Säulen dieser Leistungstests anhand der Ergebnisse des Modells ASFA L 9mm (W1) Ø 32–50, ein Musterbeispiel für die Präzision unserer gesamten Produktionslinie.

Warum versagen herkömmliche Schneckengetriebe-Schlauchschellen?

Das Verständnis von Fehlern und deren Entstehung ist der Ausgangspunkt für die richtige Auswahl einer Schlauchschelle nach DIN 3017. In Umgebungen mit hohen Vibrationen oder thermischen Anforderungen resultiert das Versagen einer Verbindung meist aus drei Faktoren:

1. Materialrelaxation: Spannungsverlust nach wiederholten thermischen Zyklen, den die Komponente strukturell nicht absorbieren kann.

2. Ungleichmäßiger Druck: Verursacht durch ein mangelhaftes Gehäusedesign, das die Last asymmetrisch verteilt und den Schlauch beschädigt, anstatt sich ihm anzupassen.

3. Beschleunigte Korrosion: Besonders verheerend in salzhaltigen Küstenumgebungen oder bei Kontakt mit aktiven Chemikalien.

Die ASFA L 9mm-Serie wurde entwickelt, um alle drei Faktoren zu neutralisieren. Die folgenden Daten belegen dies.

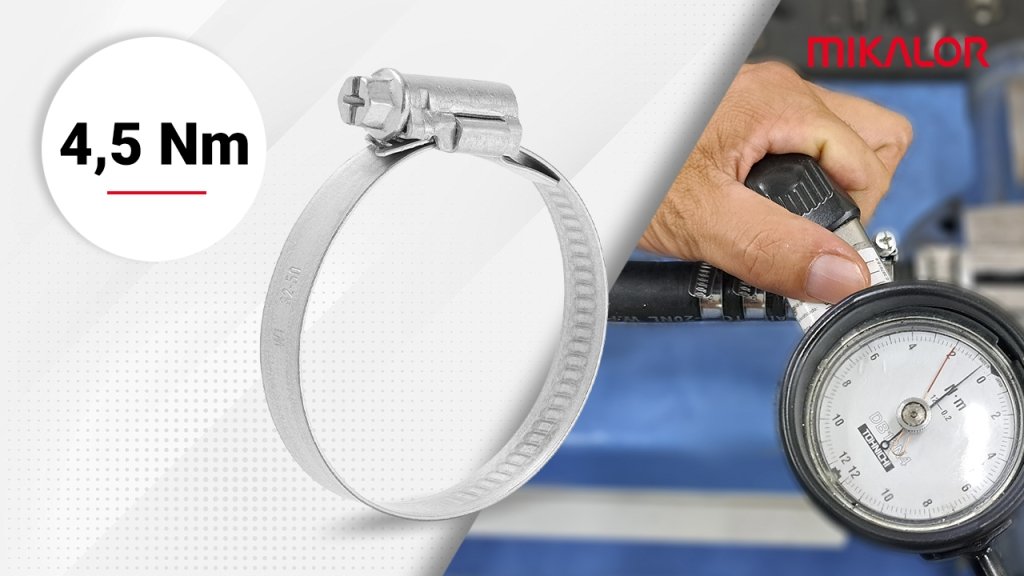

Bruchdrehmoment: Was 4,5 Nm in der Praxis bedeuten

Das minimale Bruchdrehmoment der Mikalor Schlauchschelle ASFA L 9mm W1 beträgt 4,5 Nm (Ø 32–50), zertifiziert nach DIN 3017. Während sich generische Alternativen oft auf 3,5 Nm beschränken – was einer Reduzierung um 29 % entspricht –, wird hier die strukturelle Sicherheit unter Vibrationslast direkt gewährleistet.

Beständigkeit und Stabilität in vibrierenden Systemen

Das Bruchdrehmoment ist nicht nur ein numerischer Wert für den Anzug. Es ist die strukturelle Reserve, die verhindert, dass die Schelle bei Druckspitzen, thermischer Ausdehnung oder längeren Vibrationszyklen nachgibt.

• Eine Schelle, die nahe an ihrem Limit arbeitet, besitzt keine Sicherheitsmarge. Jede Vibration leitet eine Verformung ein, die zu Leckagen führt.

• Das ASFA-Design ermöglicht eine optimale Abdichtung ohne Schlauchdeformierung. Dank der überlegenen Steifigkeit des Gehäuses bieten unsere Produkte eine strukturelle Stabilität, die minderwertige Schellen nicht garantieren können.

Dieser Unterschied ist nicht nur mathematisch, er entscheidet darüber, ob eine Installation dauerhaft hält oder im kritischsten Moment versagt.

Maximales Anzugsdrehmoment und Schlauchintegrität

Das empfohlene maximale Anzugsdrehmoment der ASFA-Modelle garantiert Dichtigkeit, ohne das Gummi des Schlauchs zu beschädigen.

Die Geometrie des Gehäuses verteilt den Druck gleichmäßig über die gesamte Bandbreite, ein Ergebnis, das Gehäuse mit geringerer struktureller Steifigkeit nach wiederholten Belastungszyklen nicht erreichen können.

Korrosionsbeständigkeit: Der reale Einfluss auf den Lebenszyklus

Langlebigkeit ist nicht nur eine technische Spezifikation, sondern auch eine finanzielle Entscheidung.

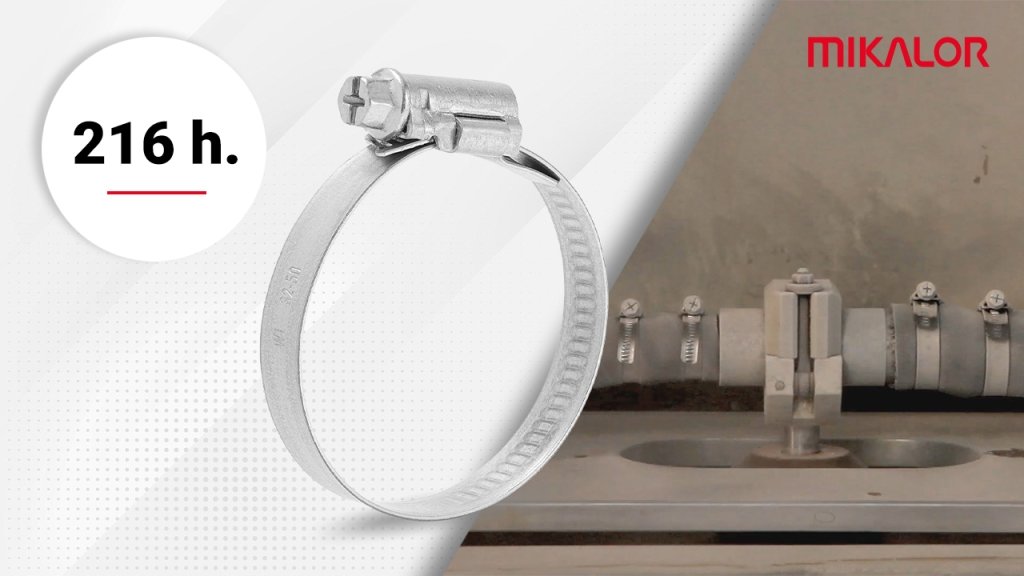

Laut Salzsprühnebeltest nach ASTM B117 widerstehen Mikalor Schlauchschellen ASFA L 9 mm (W1) 216 Stunden ununterbrochen, bevor in Labortests Oberflächenkorrosion auftritt.

Im Gegensatz dazu versagen generische Schellen unter denselben Bedingungen oft schon vor Erreichen der 118-Stunden-Marke. Dies bedeutet weniger als die Hälfte der Lebensdauer in Außen- oder salzhaltigen Umgebungen.

Bei noch höheren Anforderungen bieten unsere Varianten aus Edelstahl (W4/W5) einen noch weitreichenderen Schutz.

Methodik des Salzsprühnebeltests nach ASTM B117

Die Norm ASTM B117 setzt Komponenten einem kontinuierlichen Nebel aus 5 % Natriumchlorid bei 35 °C aus. Dieser beschleunigte Test simuliert jahrelange Exposition in Küsten-, Marine- oder chemisch aktiven Umgebungen und ist der Branchenstandard für den Vergleich der Korrosionsbeständigkeit verschiedener Schlauchschellen.

Die wahren Kosten einer vorzeitig versagenden Schelle

Eine Standard-Klemme, die nach 118 Stunden rostet, verursacht nicht nur die Kosten für den Austausch eines Bauteils.

In Industrieanlagen können ungeplante Ausfallzeiten —einschließlich Flüssigkeitsverlust, Systemstillstand, Arbeitskosten und möglicher Verschmutzung— die anfänglichen Einsparungen, die durch die Wahl des billigsten Bauteils erzielt worden wären, um das Zehnfache übersteigen.

Diese hohe Leistungsfähigkeit ist das direkte Ergebnis der strengen Qualitätskontrollen unserer Verzinkungsprozesse in unserem Werk in Spanien, die gewährleisten, dass jede Charge die Erwartungen der anspruchsvollsten Branchen erfüllt.

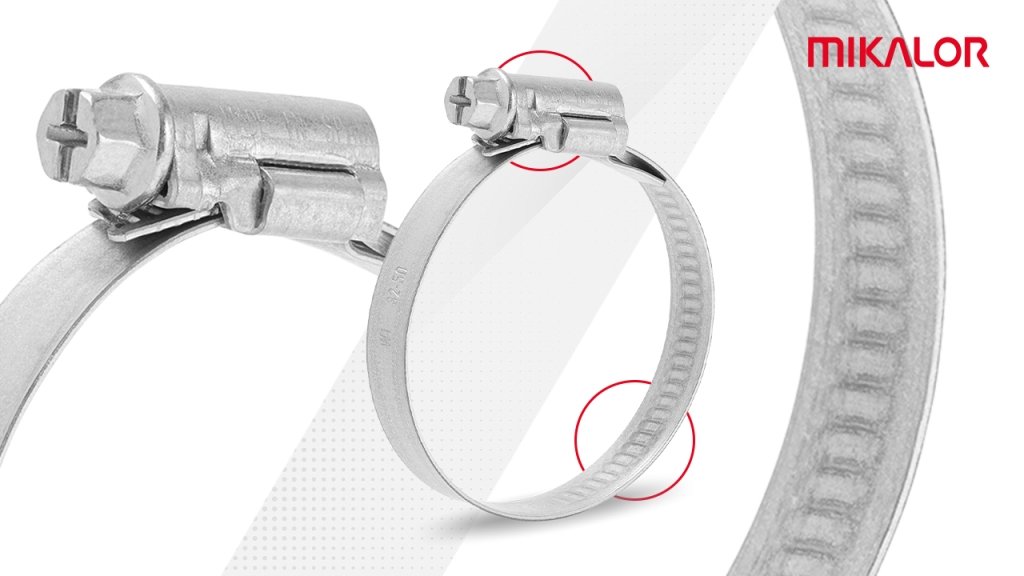

Banddesign: Kaltformung vs. Stanzen – Maximaler Schutz für Ihre Schläuche

Die Qualität europäischer Fertigung zeigt sich in den Details, die eine der kritischsten Komponenten Ihrer Anlage schützen: den Schlauch. Die ASFA-Reihe zeichnet sich durch ihre kaltgeformte Bandprägung aus.

Im Gegensatz zu den Perforations- oder Stanzverfahren anderer Hersteller bleibt die Bandinnenseite bei der Kaltformung komplett glatt. Dies eliminiert jene Mikroschnitte, die unregelmäßige Kanten unter Druck im Schlauchmaterial verursachen.

Das Entgraten und Abfasen der Kanten ist bei Mikalor Standard. Dieses Detail ist entscheidend: Eine scharfe Kante wirkt bei Druck- und Temperaturschwankungen wie eine Klinge – egal ob in Kühlkreisläufen, der Automobilindustrie, der Industriehydraulik oder der Marinetechnik. Unsere abgerundeten Kanten lösen dieses Problem vollständig.

Asymmetrisches Gehäusedesign: Gleichmäßiger Druck am gesamten Umfang

Unsere Tests belegen, dass das asymmetrische Gehäusedesign fundamental für professionelle Leistung ist. Unter Zugspannung bewegt sich das Bandende geradlinig und perfekt ausgerichtet zum Schellenkörper.

Bei einer generischen Schlauchschelle, die meist symmetrisch aufgebaut ist, kippt das Gehäuse beim Anziehen häufig ab. Dies führt zu einer ungleichmäßigen Druckverteilung und schafft potenzielle Leckstellen.

Das ASFA-Design hält das Band in einer linearen Bahn und ermöglicht so einen hermetischen Verschluss über den gesamten Umfang.

Technischer Vergleich: ASFA L 9mm vs. Generische Schlauchschellen

Die folgenden Daten basieren auf Labortests unter Standardbedingungen. Es handelt sich nicht um Schätzungen, sondern um die Ergebnisse realer Tests mit Originalkomponenten.

Wie dieser technische Vergleich zeigt, sind das Bruchdrehmoment von 4,5 Nm und die 216 Stunden Korrosionsbeständigkeit der ASFA L 9mm Serie (Ø 32–50) keine willkürlichen Zahlen. Sie bilden die Sicherheitsmarge, die Ihre Anlage vor ungeplanten Ausfällen schützt. Doch die Laborleistung ist nur die halbe Wahrheit.

Wie beeinflusst die Geometrie des Gehäuses die tatsächliche Dichtigkeit? Warum kann eine nicht entgratete Kante die Oberfläche eines Hochdruckschlauchs zerstören?

Im zweiten Teil dieser technischen Analyse vertiefen wir die Geheimnisse des asymmetrischen Designs von Mikalor, die kritische Bedeutung der Rückverfolgbarkeit nach DIN 3017 und liefern Ihnen den ultimativen Leitfaden zur Wahl zwischen den Qualitäten W1 bis W5 je nach Einsatzgebiet.

Teil 2 lesen: Master-Leitfaden für Design und Auswahl von Schlauchschellen (kommt bald).

Artikel basierend auf der technischen Analyse von Diego Collado, Qualitätsleiter bei Mikalor.
