Tutorial: Wie man Vorgefertigtes schellenband installiert

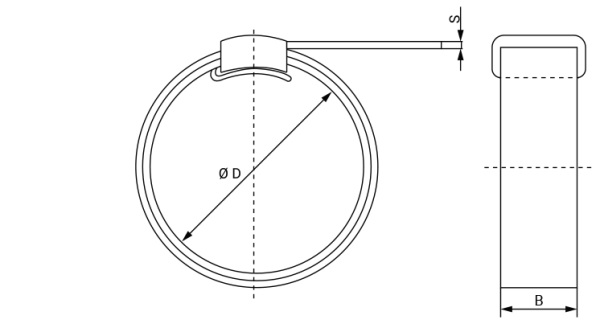

Vorgefertigtes schellenband A2

Die vorgeformte Bandschelle bietet eine vielseitige und sichere Lösung für eine Vielzahl von Befestigungsanwendungen. Gefertigt aus Edelstahl A2 (AISI 304), ist sie in mehr als 30 verschiedenen Durchmessern erhältlich.

Vorteile:

Große Durchmesserauswahl: Verfügbar in mehr als 30 Durchmessern und damit für eine Vielzahl unterschiedlicher Anwendungen geeignet.
Einfache Montage: Die Schellen werden vorgeformt und teilvormontiert geliefert. Wählen Sie einfach die passende Größe, spannen Sie die Schelle mit einem geeigneten Werkzeug und kürzen Sie das Band auf die erforderliche Länge.
Individuell anpassbare Spannkraft: Die Klemmkraft kann entsprechend den Anforderungen der jeweiligen Anwendung eingestellt werden und gewährleistet so eine sichere und zuverlässige Befestigung.

Welche Qualität brauchen Sie?

Brochure-ACP.pdf

Herunterladen |

Material:
W4 | Edelstahl A2 | AISI 304

Oberfläche:
Blank

Korrosionsbeständigkeit:
400 Stunden im Salzsprühtest (ASTM B-117)

All references

Part number	Denomination	Ø D mm	Ø D Inches	B	S mm	Box Quantity	Outer Box Quantity
03012291	ACP 19-6,4	19	3/4"	6,4	0,50	100	100
03012304	ACP 21-9,5	21	13/16"	9,5	0,64	100	100
03012312	ACP 25-6,4	25	1"	6,4	0,50	100	100
03012320	ACP 25-9,5	25	1"	9,5	0,64	100	100
03012347	ACP 25-12,7	25	1"	12,7	0,75	100	100
03012355	ACP 32-12,7	32	1-1/4"	12,7	0,75	100	100
03012363	ACP 35-6,4	35	1-3/8"	6,4	0,50	100	100
03012339	ACP 35-9,5	35	1-3/8"	9,5	0,64	100	100
03012371	ACP 38-6,4	38	1-1/2"	6,4	0,50	100	100
03012380	ACP 38-16	38	1-1/2"	16,0	0,75	100	100
03012398	ACP 45-12,7	45	1-3/4"	12,7	0,75	100	100
03012400	ACP 45-16	45	1-3/4"	16,0	0,75	100	100
03012419	ACP 48-9,5	48	1-7/8"	9,5	0,64	100	100
03012427	ACP 51-6,4	51	2"	6,4	0,50	100	100
03012435	ACP 51-16	51	2"	16,0	0,75	100	100
03012443	ACP 51-19	51	2"	19,0	0,75	100	100
03012451	ACP 57-16	57	2-1/4"	16,0	0,75	100	100
03012460	ACP 64-16	64	2-1/2"	16,0	0,75	100	100
03012478	ACP 70-6,4	70	2-3/4"	6,4	0,50	100	100
03012486	ACP 70-12,7	70	2-3/4"	12,7	0,75	100	100
03012494	ACP 70-19	70	2-3/4"	19,0	0,75	50	50
03012507	ACP 76-6,4	76	3"	6,4	0,50	100	100
03012515	ACP 76-9,5	76	3"	9,5	0,64	100	100
03012523	ACP 76-19	76	3"	19,0	0,75	50	50
03012531	ACP 89-6,4	89	3-1/2"	6,4	0,50	100	100
03012540	ACP 89-19	89	3-1/2"	19,0	0,75	50	50
03012558	ACP 102-9,5	102	4"	9,5	0,64	100	100
03012566	ACP 102-12,7	102	4"	12,7	0,75	100	100
03012574	ACP 102-19	102	4"	19,0	0,75	25	25
03012582	ACP 114-19	114	4-1/2"	19,0	0,75	25	25
03012590	ACP 127-19	127	5"	19,0	0,75	25	25
03012603	ACP 152-19	152	6"	19,0	0,75	25	25
