Abrazadera Supra Doble Tornillo

W2 - Acero inoxidable

La abrazadera Supra con doble tornillo es la solución ideal para aplicaciones que requieren un rendimiento superior y una mejor distribución de las fuerzas del par de apriete alrededor de toda la circunferencia de la banda.

Especialmente indicada para diámetros de tubos o mangueras superiores a 270 mm, es perfecta para aplicaciones industriales en la agricultura, alimentación, maquinaria hidráulica e industrias químicas, entre otros usos.

Ventajas:

Alto Par de Apriete: Los tornillos de alta calidad exclusivamente fabricados por Mikalor, con hexágono exterior y diseño especial del cono, permiten aplicar los mayores pares de apriete del mercado.
Distribución Óptima de la Fuerza: El doble tornillo asegura una distribución uniforme del par de apriete, incrementando la eficiencia y seguridad en términos de estanqueidad.
Protección y Fiabilidad: El diseño de la cinta con bordes biselados evita daños en la manguera o tubo, garantizando una conexión segura y fiable.

W4 - Acero inoxidable AISI 304

Ventajas:

Alto Par de Apriete: Los tornillos de alta calidad exclusivamente fabricados por Mikalor, con hexágono exterior y diseño especial del cono, permiten aplicar los mayores pares de apriete del mercado.
Distribución Óptima de la Fuerza: El doble tornillo asegura una distribución uniforme del par de apriete, incrementando la eficiencia y seguridad en términos de estanqueidad.
Protección y Fiabilidad: El diseño de la cinta con bordes biselados evita daños en la manguera o tubo, garantizando una conexión segura y fiable.

W5 - Acero inoxidable AISI 316

Ventajas:

Alto Par de Apriete: Los tornillos de alta calidad exclusivamente fabricados por Mikalor, con hexágono exterior y diseño especial del cono, permiten aplicar los mayores pares de apriete del mercado.
Distribución Óptima de la Fuerza: El doble tornillo asegura una distribución uniforme del par de apriete, incrementando la eficiencia y seguridad en términos de estanqueidad.
Protección y Fiabilidad: El diseño de la cinta con bordes biselados evita daños en la manguera o tubo, garantizando una conexión segura y fiable.

¿Qué calidad necesitas?

FichaComercial-SUPRADTW2.pdf

Descargar |

Material:
Banda y puente de acero inoxidable W2 AISI 430
Tuercas y tornillos de acero

Resistencia a la corrosión:
72 h. CNS (ASTM B-117)

Velocidad máx. de atornillado (RPM):
540 ± 5

Todas las referencias

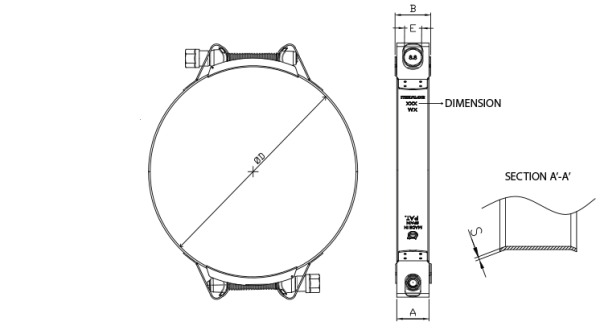

Referencia	Ø D Aplicación mm	Ø D +0.3 -0.2	A ± 0.3	S ± 0.3	B ±0.5	E ±0.2	Par de apriete Nm	Envase	Embalaje
03170001	270-280	280	28	1,2	31	15	40	5	5
03170003	280-290	290	28	1,2	31	15	40	5	5
03170005	285-295	295	28	1,2	31	15	40	5	5
03170007	315-325	325	28	1,2	31	15	40	5	5
03170009	345-355	355	28	1,2	31	15	40	5	5
03170011	370-385	385	28	1,2	31	15	40	5	5
03170013	395-410	410	28	1,2	31	15	40	5	5
03170015	420-435	435	28	1,2	31	15	40	5	5
03170017	445-460	460	28	1,2	31	15	40	5	5
03170019	470-485	485	28	1,2	31	15	40	5	5
03170021	495-510	510	28	1,2	31	15	40	5	5
03170023	520-535	535	28	1,2	31	15	40	5	5
03170025	545-560	560	28	1,2	31	15	40	5	5
03170027	570-585	585	28	1,2	31	15	40	5	5
03170029	595-610	610	28	1,2	31	15	40	5	5
03170031	620-635	635	28	1,2	31	15	40	5	5
03170033	650-665	665	28	1,2	31	15	40	5	5
03170035	680-695	695	28	1,2	31	15	40	5	5
03170037	715-730	730	28	1,2	31	15	40	5	5
03170039	740-755	755	28	1,2	31	15	40	5	5
03170041	765-780	780	28	1,2	31	15	40	5	5
03170043	790-805	805	28	1,2	31	15	40	5	5
03170045	820-835	835	28	1,2	31	15	40	5	5

Todas las referencias

Referencia	Ø D Aplicación mm	Ø D +0.3 -0.2	A ± 0.3	S ± 0.3	B ±0.5	E ±0.2	Par de apriete Nm	Envase	Embalaje
03180001	270-280	280	28	1,2	31	15	40	5	5
03180003	280-290	290	28	1,2	31	15	40	5	5
03180005	285-295	295	28	1,2	31	15	40	5	5
03180007	315-325	325	28	1,2	31	15	40	5	5
03180009	345-355	355	28	1,2	31	15	40	5	5
03180011	370-385	385	28	1,2	31	15	40	5	5
03180013	395-410	410	28	1,2	31	15	40	5	5
03180015	420-435	435	28	1,2	31	15	40	5	5
03180017	445-460	460	28	1,2	31	15	40	5	5
03180019	470-485	485	28	1,2	31	15	40	5	5
03180021	495-510	510	28	1,2	31	15	40	5	5
03180023	520-535	535	28	1,2	31	15	40	5	5
03180025	545-560	560	28	1,2	31	15	40	5	5
03180027	570-585	585	28	1,2	31	15	40	5	5
03180029	595-610	610	28	1,2	31	15	40	5	5
03180031	620-635	635	28	1,2	31	15	40	5	5
03180033	650-665	665	28	1,2	31	15	40	5	5
03180035	680-695	695	28	1,2	31	15	40	5	5
03180037	715-730	730	28	1,2	31	15	40	5	5
03180039	740-755	755	28	1,2	31	15	40	5	5
03180041	765-780	780	28	1,2	31	15	40	5	5
03180043	790-805	805	28	1,2	31	15	40	5	5
03180045	820-835	835	28	1,2	31	15	40	5	5

Todas las referencias

Referencia	Ø D Aplicación mm	Ø D +0.3 -0.2	A ± 0.3	S ± 0.3	B ±0.5	E ±0.2	Par de apriete Nm	Envase	Embalaje
03190001	270-280	280	28	1,2	31	15	30	5	5
03190003	280-290	290	28	1,2	31	15	30	5	5
03190005	285-295	295	28	1,2	31	15	30	5	5
03190007	315-325	325	28	1,2	31	15	30	5	5
03190009	345-355	355	28	1,2	31	15	30	5	5
03190011	370-385	385	28	1,2	31	15	30	5	5
03190013	395-410	410	28	1,2	31	15	30	5	5
03190015	420-435	435	28	1,2	31	15	30	5	5
03190017	445-460	460	28	1,2	31	15	30	5	5
03190019	470-485	485	28	1,2	31	15	30	5	5
03190021	495-510	510	28	1,2	31	15	30	5	5
03190023	520-535	535	28	1,2	31	15	30	5	5
03190025	545-560	560	28	1,2	31	15	30	5	5
03190027	570-585	585	28	1,2	31	15	30	5	5
03190029	595-610	610	28	1,2	31	15	30	5	5
03190031	620-635	635	28	1,2	31	15	30	5	5
03190033	650-665	665	28	1,2	31	15	30	5	5
03190035	680-695	695	28	1,2	31	15	30	5	5
03190037	715-730	730	28	1,2	31	15	30	5	5
03190039	740-755	755	28	1,2	31	15	30	5	5
03190041	765-780	780	28	1,2	31	15	30	5	5
03190043	790-805	805	28	1,2	31	15	30	5	5
03190045	820-835	835	28	1,2	31	15	30	5	5
