Die Schlauchschelle gehört zu jenen Industriekomponenten, die trotz ihrer scheinbaren Einfachheit eine entscheidende Rolle in der Entwicklung der modernen Ingenieurtechnik gespielt haben.

Auch wenn ihr Aufbau simpel wirkt – eine Metall-Bandschelle, die über einen Spannmechanismus arretiert wird –, ist ihre Funktion zentral, um Dichtheit, Sicherheit und Zuverlässigkeit in zahllosen Systemen zu gewährleisten. Entsprechend ist sie heute in Branchen wie Automotive, Chemie, HVAC/Klima, Lebensmittelindustrie oder Energie unverzichtbar.

Wie ist dieses Bauteil entstanden? Wodurch unterscheidet es sich von anderen Befestigungslösungen? Und welche Typen gibt es heute – je nach Material und Anwendung?

In diesem Beitrag erklären wir, was eine metallische Schlauchschelle ist, zeichnen ihre technischen Ursprünge und die Evolution nach und zeigen die wichtigsten industriellen Anwendungen – mit Blick auf Bereiche, in denen Edelstahl-Schlauchschellen den größten Nutzen stiften.

Die Ursprünge der metallischen Schlauchschelle

Die Geschichte der Schlauchschelle beginnt Anfang des 20. Jahrhunderts, als Automobil- und Schiffbau eine sichere, dichte und servicefreundliche Verbindung von flexiblen Schläuchen mit Metallanschlüssen benötigten. Vor der modernen Schelle nutzte man gedrehte Drähte oder Lederriemen – rudimentäre Lösungen mit geringer Zuverlässigkeit und hohem Wartungsaufwand.

In den 1920er-Jahren entstanden die ersten Schneckenantrieb-Schlauchschellen (auch Schneckenbandschelle, Schraubschelle oder Schlauchklemme genannt). Diese frühen Modelle kombinierten eine perforierte Metallbandage mit einer Klemmschraube, die beim Drehen einen gleichmäßigen radialen Druck um den Schlauch aufbaute.

Das Prinzip war ebenso einfach wie genial: ein kompaktes Teil, das hohen Radiallasten standhält. Mit steigenden Drücken und Temperaturen wuchs der Anspruch an Korrosionsbeständigkeit, Festigkeit und Drehmomentstabilität. Edelstahlqualitäten wie AISI 304 und AISI 316 setzten sich durch, DIN 3017 etablierte Referenzmaße und Leistungskennwerte, und es entstanden spezialisierte Varianten für niedrige, mittlere und hohe Drücke – darunter Konstantspannungs-Schellen und Hochleistungs-Schlauchschellen.

Was ist eine metallische Schlauchschelle?

Eine Schlauchschelle (auch Schlauchklemme oder Bandschelle) ist ein ringförmiges Befestigungselement aus einer Stahlbandage mit Spannmechanismus – meist eine Schneckengewindeschraube, ein T-Bolt oder eine Brückenkonstruktion. Optional können konische Scheiben oder Reservefedern integriert sein, um die Klemmkraft bei Vibration oder Temperaturschwankungen zu halten.

Zweck der Schelle ist es, einen flexiblen Schlauch sicher auf einem Stutzen/Anschluss zu fixieren, Leckagen und Verrutschen zu verhindern und eine dauerhaft dichte Verbindung sicherzustellen.

Im Unterschied zu Kunststoff- oder gummigepufferten Ausführungen sind metallische Schlauchschellen auf maximale mechanische Belastbarkeit und hohe Temperaturen ausgelegt – ohne Alterung durch Öle oder UV-Strahlung.

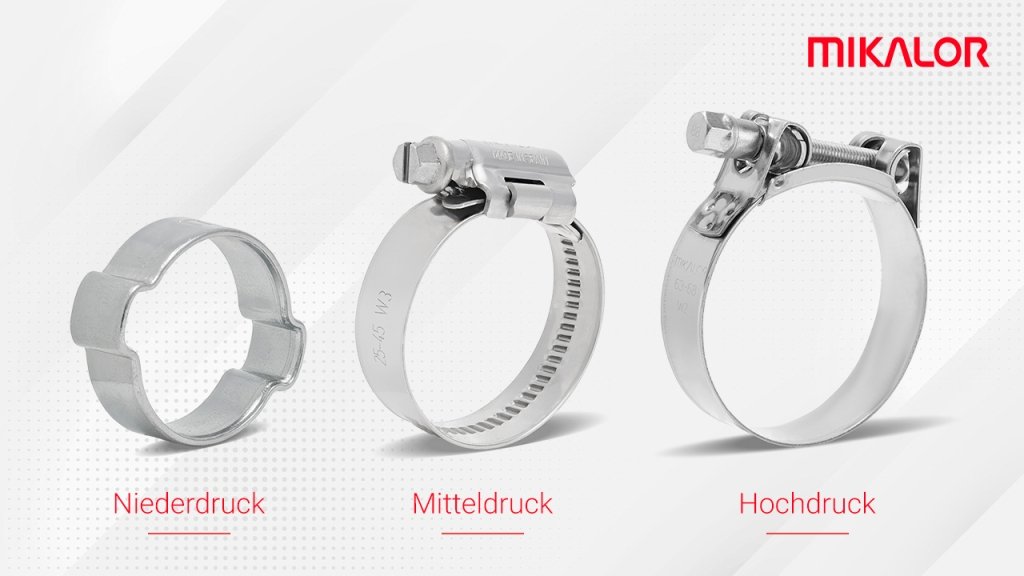

Druckklassen (typische Einsatzfelder):

• Niederdruck: Luft- oder Wasserführungen in Haushalts-/Leichtanwendungen

• Mitteldruck: Kühlmittel- und Kraftstoffleitungen

• Hochdruck: Industriehydraulik, Turbolader-/Kompressorkreise

Für die zuletzt genannten Anwendungen kommen Hochleistungs-Schlauchschellen wie die Supra zum Einsatz – vollständig aus AISI 304 oder AISI 316 gefertigt, mit klappbaren Brücken und hochfesten Schrauben für gleichmäßiges Anzugsmoment und außergewöhnliche Lebensdauer.

Technische Entwicklung und gebräuchliche Materialien

Von der einfachen Schelle zur Präzisionskomponente

Moderne Edelstahl-Schlauchschellen sind keine simplen Ringe mehr, sondern präzisionsgefertigte Komponenten, die strengen Maßprüfungen, Drehmoment-Tests und Dichtigkeitsprüfungen unterliegen.

Der Unterschied zwischen einer generischen Schelle und einer Hochdruck-/Supra-Ausführung liegt in der Gewindequalität, Bandgeometrie und Werkstoffgüte – sowie in präziser Fertigungstechnik und Bildverarbeitungssystemen zur perfekten Montage von Gehäuse, Band und Schraube.

Fortschrittliche Modelle wie Supra integrieren hochfeste Schrauben und Schwenkbrücken, die Dichtheit in Luft-, Wasser- oder Öl-Leitungen auch bei hohem Druck oder kontinuierlicher Vibration (als CT/Constant-Tension-Version) sicherstellen.

Gängige metallische Werkstoffe

Der entscheidende Technologiesprung war die Einführung von Edelstahl, wodurch mechanische Festigkeit, Korrosionsschutz und Lebensdauer deutlich stiegen.

Heute gebräuchliche Materialien:

• Verzinkter Stahl bzw. Zinkauflagen in Kombination mit AISI 430 (W1/W2): Standardbeständigkeit für trockene oder schwach korrosive Umgebungen.

• Edelstahl (W3, W4, W5): sehr gute Oxidations-/Korrosionsbeständigkeit.

  • W3 (AISI 430): häufig in der Automobilindustrie.

  • W4 (AISI 304): universeller Industrieeinsatz.

  • W5 (AISI 316): maximale Beständigkeit gegen Chloride und in maritimen Umgebungen.

• Titan (Ti): vollständig korrosions- und oxidationsträge, sehr hohe Festigkeit – ideal für Hochleistungs-, Marine- oder **Chemie-**Anwendungen.

Die Konformität mit der DIN 3017 stellt sicher, dass die Schelle die geforderten mechanischen und maßlichen Eigenschaften für den industriellen Einsatz erfüllt. Zusätzlich gewährleisten ISO 9001, IATF 16949, REACH und RoHS Qualität, Nachhaltigkeit und Umweltverträglichkeit.

Spannsysteme metallischer Schlauchschellen

Unter Schlauchschellen gibt es zahlreiche Typen und Klassifizierungen. Betrachtet man Montage und Spannprinzip, lassen sich zwei Hauptgruppen unterscheiden: Schellen mit Schraube und Schellen ohne Schraube.

Schellen mit Schraube

Die Schraubschelle – z. B. als Schneckenbandschelle/Schneckenantrieb-Schlauchschelle oder verstellbare Schlauchschelle – ist industriell am weitesten verbreitet. Eine Schneckenantriebsschraube erhöht beim Drehen den radialen Anpressdruck stufenlos und kontrolliert.

Unterschiedliche Bandbreiten und -dicken ermöglichen die Anpassung an Druck-, Temperatur- und Vibrationsanforderungen. Für höhere Lasten werden T-Bolt- oder Brückenschellen (z. B. Supra) als Hochleistungs-Schlauchschellen eingesetzt.

Schellen ohne Schraube

Diese Gruppe umfasst Ohrschellen, Federbandschellen (DIN 3021), Clipschellen sowie Stahlbandschellen – jeweils für schnelle, prozesssichere und oft manipulationssichere Montage.

• Ohrschellen (ein-/zweiohrig): mit pneumatischen oder manuellen Zangen (Front- oder Seiteneintritt) vercrimpt.

• Federbandschellen DIN 3021 und Clipschellen: mit Spezialzangen montiert; die Elastizität hält die Spannung bei Temperaturwechseln.

• Stahlbandschellen: per Montagepistole gespannt – saubere, gleichmäßige, nicht lösbare Verbindung, geschätzt, wenn Sicherheit und Optik zählen.

Jedes Spannsystem bietet je nach Umfeld, Druckniveau und Wartungsanforderung spezifische Vorteile – Ausdruck des hohen technischen Reifegrads moderner metallischer Schlauchschellen. Die richtige Wahl verbessert die Dichtheit, verlängert die Schlauchlebensdauer und reduziert das Risiko von Leckagen oder Ausfällen im Betrieb.

In welchen Situationen werden metallische Schlauchschellen eingesetzt?

Schlauchschellen kommen überall dort zum Einsatz, wo Sicherheit, Langlebigkeit und präzise Spannkontrolle gefordert sind. Typische Beispiele:

1. Automotive und Transport

Gleichmäßiger Radialdruck auf Kühlmittel-, Kraftstoff- und Luftleitungen sichert die Dichtheit. Bei Vibration und Thermoschwankungen gewährleisten Supra-Modelle oder Konstantspannungs-Schellen dauerhafte Dichtheit und höhere Lebensdauer.

2. Chemische und Lebensmittelindustrie

Aufgrund hoher Korrosionsbeständigkeit und Eignung für häufige Reinigungen werden Varianten aus AISI 316 (W5) ohne Gummieinlagen eingesetzt, im Einklang mit hygienischen Anforderungen.

3. HVAC/Klima und industrielle Kühlung

In Luft-, Wasser- oder Kältemittelkreisen stellen metallische Schellen gleichmäßigen Anpressdruck trotz thermischer Ausdehnung und Kondensation sicher – für Energieeffizienz und Betriebssicherheit.

4. Energie und Prozessindustrie

In Hydraulik- oder Dampfsystemen widerstehen Hochleistungs-Schlauchschellen hohen Anzugsmomenten ohne Verformung, erfüllen Sicherheitsvorgaben der Anlagen und sichern die Betriebskontinuität.

5. Marine und Offshore

In Salzsprüh- und Dauerfeuchteumgebungen sind AISI 316/W5 Edelstahl-Schlauchschellen unverzichtbar, um Korrosion zu vermeiden und frühzeitige Ausfälle kritischer Systeme zu verhindern.

Kontinuierliche Innovation in Design und Qualitätssicherung

Die Entwicklung metallischer Schlauchschellen hält an. Führende Hersteller wie Mikalor führen Korrosionstests im Salzsprühnebel (ASTM B117), Bruchmoment-Prüfungen, Dichtigkeitsnachweise und PVT-Tests (Druck, Vibration, Temperatur) durch, um die Einhaltung internationaler Anforderungen sicherzustellen.

Moderne Konstruktionen nutzen band-schonende Rundkanten, antikorrosive/reibungsarme Oberflächen und mikrometergenaue Toleranzen, was die Lebensdauer erhöht und das Ausfallrisiko reduziert.

Ziel all dieser Weiterentwicklungen bleibt unverändert: maximale Zuverlässigkeit unter extremen Bedingungen.

Mikalor: Über 80 Jahre an der Spitze der Entwicklung der metallischen Schlauchschelle

Seit seiner Gründung ist Mikalor ein Pionier in Entwicklung und Fertigung metallischer Schlauchschellen und setzt technische Maßstäbe von weltweiter Gültigkeit.

Mit über 80 Jahren Erfahrung bietet das Unternehmen eines der umfassendsten Programme am Markt – von der klassischen Schraubschelle bis zur robusten Supra-Hochleistungs-Schlauchschelle, gefertigt aus AISI 304 und AISI 316 für hohe Drücke und anspruchsvollste Industrieumgebungen.

Mikalor steht für Präzision, Langlebigkeit und Sicherheit – mit kontinuierlicher Innovation und modernster Fertigungstechnik, um den Anforderungen der modernen Ingenieurpraxis gerecht zu werden.
