La abrazadera metálica es uno de esos componentes industriales que, pese a su aparente sencillez, ha tenido un papel decisivo en la evolución de la ingeniería moderna.

Aunque su diseño pueda parecer simple —una banda metálica cuyo cierre se logra mediante un mecanismo de apriete—, su función resulta esencial para garantizar la estanqueidad, la seguridad y la fiabilidad de innumerables sistemas. Por ello, se ha convertido en un elemento imprescindible en sectores como la automoción, la industria química, la climatización, la alimentación o la energía.

Ahora bien, ¿cómo surgió este dispositivo?, ¿qué lo distingue de otras soluciones de fijación? y ¿qué tipos existen hoy en día según sus materiales y aplicaciones?

En este artículo te explicamos qué es una abrazadera metálica, sus orígenes técnicos, su evolución y las principales aplicaciones industriales que tiene en la actualidad.

Los orígenes de la abrazadera metálica

La historia de la abrazadera metálica se remonta a los inicios del siglo XX, cuando las industrias automotriz y naval necesitaban unir mangueras flexibles a conducciones metálicas de forma segura, estanca y fácilmente desmontable. Antes de su invención, estas uniones se realizaban con alambres trenzados o bandas de cuero, métodos rudimentarios, poco fiables y difíciles de mantener.

Fue en la década de 1920 cuando surgieron los primeros diseños de abrazaderas con tornillo sinfín, precursoras de las actuales worm-drive hose clamps o abrazadera sinfín o de cremallera. Aquellos modelos estaban formados por una banda metálica perforada combinada con un tornillo prisionero que, al girarse, ejercía una presión uniforme sobre todo el perímetro de la manguera.

El principio era tan simple como ingenioso: una pieza pequeña capaz de resistir grandes esfuerzos radiales, aunque no compensaba variaciones térmicas ni mantenía un apriete constante. Esa idea transformó por completo la seguridad y el mantenimiento de los sistemas de fluidos, dando origen a la abrazadera metálica industrial tal como la conocemos hoy.

Con el paso de las décadas, su evolución acompañó a la de los sectores que más la necesitaban: mayores presiones, temperaturas más elevadas y una mayor exigencia del mercado ante la durabilidad de la abrazadera.

A raíz de estas demandas surgieron nuevos materiales, como los aceros inoxidables AISI 304 y AISI 316, se establecieron normativas de referencia —entre ellas la DIN 3017— y se diversificaron los diseños para dar lugar a abrazaderas de alta y baja presión, o de tensión constante, entre muchas otras variantes especializadas.

¿Qué es una abrazadera metálica?

Una abrazadera metálica es un tipo de fijación circular compuesta por una banda de acero, un mecanismo de apriete (normalmente un tornillo) y, ocasionalmente, un complemento, como las arandelas cónicas, muelles de reserva, etc. Su función radica en mantener fija una manguera o tubo flexible sobre un racor, evitando fugas de fluido o deslizamientos y encargándose de mantener todo bien ajustado y sellado, garantizando la estanqueidad.

A diferencia de otros sistemas (como las abrazaderas plásticas o las abrazaderas con goma anti vibratoria), la versión sin goma está diseñada para máxima resistencia mecánica y temperaturas elevadas, sin riesgo de degradación por aceites o rayos UV.

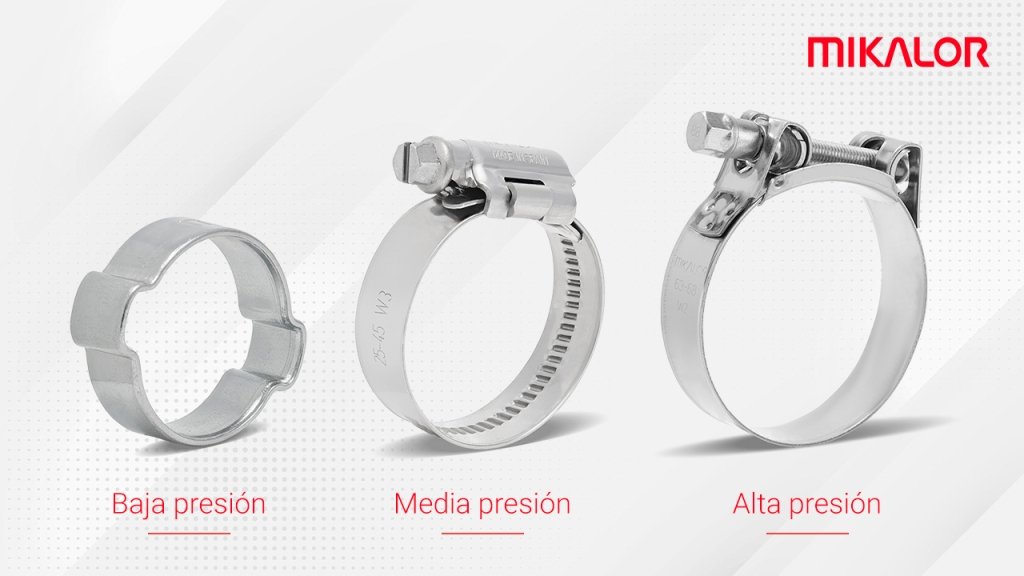

Dependiendo de la aplicación, la abrazadera puede ser:

• de baja presión (p. ej. conducción de aire o agua en equipos domésticos)

• de media presión (líneas de refrigerante o combustible)

• de alta presión (hidráulica industrial, turbocompresores, compresores)

En estos últimos casos se emplean abrazaderas de alta presión, como la Supra, fabricadas íntegramente en acero inoxidable AISI 304 o AISI 316, con puentes abatibles y tornillería alta resistencia para garantizar uniformidad de apriete y durabilidad excepcional.

Evolución técnica y materiales más utilizados

De la abrazadera básica a la ingeniería de precisión

Las abrazaderas metálicas han pasado de ser simples aros de sujeción a convertirse en componentes de ingeniería de alta precisión, sometidos a estrictos controles dimensionales, ensayos de par de apriete y verificaciones de estanqueidad.

Hoy en día, la diferencia entre una abrazadera genérica y una abrazadera de alta presión reside en la precisión del roscado, la geometría de la banda y el material utilizado en su fabricación, así como de la maquinaria de precisión y controles de visión artificial para un perfecto ensamblado de cabeza, banda y tornillo.

Modelos avanzados, como la abrazadera Supra, incorporan un tornillo de alta resistencia y un diseño de puente abatible, capaces de garantizar la estanqueidad en conducciones de aire, agua o aceite, incluso a altas presiones o bajo vibraciones continuas en su versión CT.

Materiales metálicos más comunes

El salto tecnológico más relevante en la historia de las abrazaderas fue la adopción del acero inoxidable, que permitió mejorar significativamente su resistencia mecánica, durabilidad y comportamiento frente a la corrosión.

A continuación, se detallan los materiales más empleados actualmente:

• Acero galvanizado o cincado combinado con acero inoxidable AISI 430 (W1 y W2): ofrece resistencia estándar, adecuada para ambientes secos o de baja corrosividad.

• Acero inoxidable (W3, W4 y W5): proporciona excelente resistencia a la oxidación. W3 (AISI 430) es el material más utilizado en la industria de la automoción. W4 (AISI 304) se usa en aplicaciones generales, mientras que el W5 (AISI 316) brinda mayor protección frente a cloruros y ambientes marinos.

• Titanio (Ti): material totalmente anticorrosivo, antioxidante y de altísima resistencia, ideal para entornos extremos, como motores de alta competición, motores marítimos o la industria química.

En todos los casos, la conformidad con la normativa alemana DIN garantiza que la abrazadera cumpla con los requisitos mecánicos y dimensionales exigidos para aplicaciones industriales. Además, la observancia de normas internacionales como ISO 9001, IATF 16949, REACH y RoHS asegura la calidad, sostenibilidad y compatibilidad medioambiental del producto.

Sistemas de apriete de las abrazaderas metálicas

En el ámbito de las abrazaderas metálicas, existen múltiples tipologías y formas de clasificarlas. Sin embargo, si se consideran los criterios de montaje y apriete, pueden distinguirse principalmente dos grandes grupos: las abrazaderas con tornillo y las abrazaderas sin tornillo.

Abrazaderas con tornillo

La abrazadera con tornillo es el sistema de apriete más extendido en la industria. Su principio de funcionamiento se basa en un tornillo sin fin que, al girarse, modifica gradualmente la presión radial ejercida sobre la manguera o el conducto.

Este mecanismo permite un ajuste progresivo, uniforme y controlado, lo que las hace aptas para aplicaciones de baja, media y alta presión.

Las abrazaderas con tornillo se fabrican en distintos anchos y espesores de banda, adaptándose a los requisitos de presión, temperatura y vibración de cada instalación. Su versatilidad las convierte en una solución ideal tanto para mantenimiento industrial como para producción en serie en sectores como automoción, climatización o procesos hidráulicos.

Abrazaderas sin tornillo

Este grupo engloba las abrazaderas metálicas diseñadas para aplicaciones donde se requiere un apriete rápido, seguro y con menor nivel de presión. En lugar de un tornillo, el cierre se realiza mediante deformación controlada o enclavamiento elástico, utilizando herramientas de montaje específicas.

Las abrazaderas de oreja, por ejemplo, se aprietan con tenazas neumáticas o manuales, estas últimas disponibles en versión frontal o lateral según el tipo de acceso. Por su parte, las abrazaderas de clip y las abrazaderas de muelle DIN 3021 emplean tenazas de apriete específicas que aseguran un montaje firme y repetible.

En el caso de las abrazaderas de fleje, el apriete se efectúa mediante una pistola de montaje, logrando un acabado limpio, uniforme e inviolable, muy valorado en sectores donde la seguridad y la estética del conjunto son prioritarias.

En conjunto, cada sistema de apriete ofrece ventajas específicas en función del entorno, el nivel de presión y las exigencias de mantenimiento, reflejando el grado de evolución técnica alcanzado por la abrazadera metálica moderna.

Tanto las abrazaderas con tornillo como las sin tornillo representan dos enfoques complementarios dentro de la ingeniería del apriete industrial. Seleccionar el sistema correcto no solo mejora la estanqueidad del circuito, sino que también prolonga la vida útil del conjunto y reduce el riesgo de fugas o fallos en servicio.

¿En qué situaciones se utilizan las abrazaderas metálicas?

Las abrazaderas metálicas se emplean en todas aquellas aplicaciones donde se requiere seguridad, durabilidad y un control preciso del apriete. A continuación se presentan algunos de los casos de uso más representativos:

1. Automoción y transporte

Su función es mantener un apriete radial uniforme sobre las mangueras de refrigerante, combustible y aire, preservando el sellado del sistema. Ante vibraciones y cambios térmicos, la Supra o las Constant Tension aseguran estanqueidad continua y mayor durabilidad.

2. Industria química y alimentaria

Gracias a su resistencia a agentes corrosivos y su compatibilidad con procesos de limpieza frecuente, se emplean versiones fabricadas en acero inoxidable AISI 316, libres de goma y aptas para cumplir con normativas sanitarias internacionales.

3. HVAC y climatización industrial

En conductos de aire, agua o refrigerante a presión, las abrazaderas metálicas aseguran un apriete uniforme frente a dilataciones térmicas y condensación, manteniendo la eficiencia energética y la seguridad del sistema.

4. Energía y procesos

En circuitos hidráulicos o de vapor, las abrazaderas de alta presión soportan pares de apriete elevados sin deformación, cumpliendo las normas de seguridad de planta y asegurando el rendimiento continuo de las instalaciones.

5. Aplicaciones marinas y offshore

En entornos expuestos a niebla salina, humedad constante o agua de mar, las versiones fabricadas en acero inoxidable AISI 316 o W5 resultan imprescindibles para prevenir la corrosión y evitar fallos prematuros en sistemas críticos.

Innovación continua en diseño y control de calidad

La evolución de las abrazaderas metálicas no se detuvo en el siglo XX. En la actualidad, los fabricantes de referencia, como Mikalor, incorporan rigurosos ensayos de corrosión (ASTM B117), pruebas de par de rotura, verificaciones de estanqueidad y ensayos dinámicos de Presión, Vibración y Temperatura (PVT), asegurando así el cumplimiento de las normas internacionales más exigentes.

La ingeniería moderna ha permitido desarrollar bandas con bordes redondeados, tratamientos superficiales anticorrosivos y tolerancias micrométricas, factores que prolongan significativamente la vida útil del conjunto y reducen el riesgo de fallos en servicio.

En definitiva, cada avance en diseño, material o proceso de control persigue un mismo objetivo: garantizar la máxima fiabilidad bajo condiciones extremas.

Mikalor: más de 80 años liderando la evolución de la abrazadera metálica

Desde su fundación, Mikalor ha sido pionera en el desarrollo y fabricación de abrazaderas metálicas, estableciendo estándares técnicos que hoy son referencia a nivel mundial. Con más de 80 años de experiencia, la empresa ha mantenido una innovación constante que le ha permitido ofrecer una de las gamas más completas del mercado: desde la clásica abrazadera con tornillo hasta la robusta abrazadera Supra, pasando por sistemas de alta presión fabricados en acero inoxidable AISI 304 y AISI 316.

A lo largo de su trayectoria, Mikalor se ha consolidado como sinónimo de precisión, durabilidad y seguridad, combinando la innovación con la tecnología más avanzada para responder a las exigencias de la ingeniería moderna.
