Sabemos lo que está en juego. Cuando un sistema industrial o un motor de vehículo funcionan a pleno rendimiento en entornos de alta presión, elegir una abrazadera débil no solo es un error, sino un riesgo inaceptable cuyo coste supera con creces el valor del componente.

Precisamente para dar respuesta a esta necesidad crítica de seguridad nació la abrazadera SUPRA de Mikalor. Su lanzamiento, hace ya más de 35 años, supuso una auténtica revolución en el mercado y, lejos de quedarse atrás, sigue marcando el estándar actual.

Esta abrazadera metálica es el resultado de décadas de experiencia e inversión en innovación y tecnología, con un único propósito: ofrecer al profesional la total seguridad de que su instalación nunca fallará.

Por ello, la abrazadera SUPRA se ha consolidado como un referente mundial dentro de la familia de alta presión y como la elección ideal para las condiciones más exigentes en sectores como la automoción, la industria y la agricultura, entre otros.

Esta innovación se resume en su capacidad única para combinar:

• Diseño revolucionario: combinando un tornillo de calidad (W2) 8.8 y puntos de soldadura robustos, que garantizan un par de apriete muy superior al estándar.

• Funcionalidad única: integrando un sistema de apertura total con guía basculante que simplifica el montaje y desmontaje, agilizando el trabajo del profesional.

• Alto rendimiento: con capacidad para alcanzar hasta 45 BAR de presión, está disponible en diversas calidades de acero inoxidable y cumpliendo con regulaciones estrictas como la DIN 3017-3 o la directiva RoHs.

Sigue leyendo para descubrir más detalles sobre la abrazadera que garantiza la fuga cero.

1. Diseño revolucionario de la abrazadera metálica de alta presión SUPRA

La tercera revolución industrial y los avances tecnológicos que la siguieron generaron una demanda crítica: la industria necesitaba una abrazadera metálica más resistente, más segura y capaz de soportar condiciones de trabajo cada vez más exigentes.

De manera que, grandes instalaciones, motores y sistemas hidráulicos requerían una abrazadera metálica de alta presión que fuese realmente fiable, y con una mayor capacidad de apriete a la altura de dichas aplicaciones.

Esta imperiosa necesidad del mercado fue de lo que conocemos hoy como la abrazadera Supra de Mikalor. Un producto que define el nuevo estándar en abrazaderas metálicas industriales, combinando un diseño mecánico avanzado, materiales de alta calidad y un sistema de apriete optimizado para operar en condiciones extremas.

La abrazadera Supra se ha convertido en un referente porque su diseño revolucionario responde con precisión a las tres demandas fundamentales del mercado industrial:

• Más seguridad en aplicaciones de alta presión.

• Mayor control sobre el par de apriete.

• Máxima fiabilidad en aplicaciones sometidas a vibraciones y cambios de temperatura.

1.1 Evolución de la abrazadera SUPRA: de solución puntual a estándar en abrazaderas metálicas de alta presión

La abrazadera SUPRA es el resultado directo de una visión a largo plazo. Lejos de ser un invento espontáneo, es el fruto de una evolución continua que Mikalor ha desarrollado durante décadas, anticipándose a las necesidades reales de la industria.

Cada etapa de su trayectoria ha permitido mejorar la abrazadera metálica de alta presión, optimizando su rendimiento, su vida útil y su facilidad de montaje.

1962 - El punto de partida de la abrazadera de alta presión

En 1962 se lanza la abrazadera SUPER, punto de partida de lo que más tarde sería la abrazadera SUPRA. Su misión era clara: ofrecer una abrazadera metálica capaz de trabajar en diámetros mayores y presiones más elevadas que las abrazaderas tradicionales.

Su diseño inicial ya apuntaba a tres mejoras esenciales:

• Incrementar la capacidad de apriete.

• Mejorar el comportamiento de la abrazadera metálica en alta presión.

• Aportar mayor seguridad en instalaciones industriales críticas.

Este primer modelo sentó las bases de la futura familia de abrazaderas metálicas de alta presión SUPRA.

1971 - Una mejora del ancho de banda y sistema de apriete

En 1971 se produce un salto cualitativo. La abrazadera SUPER evoluciona para convertirse en una abrazadera metálica más robusta y eficiente, incorporando nuevas mejoras que responden directamente al feedback del mercado:

• Mayor ancho de banda, lo que aumenta la superficie de contacto de la abrazadera metálica con la manguera o el tubo, mejorando la distribución de presión.

• Nuevo sistema de apriete, incorporando una tuerca que optimiza la transmisión del par y facilita el apriete controlado.

• Refuerzo de casquillos y orejas, aumentando la resistencia en los puntos de mayor carga.

• Eliminación de la banda perforada, reduciendo puntos débiles y mejorando la resistencia estructural.

• Mayor adaptabilidad de la banda al contorno del tubo, mejorando su ajuste en aplicaciones de alta exigencia.

Esta evolución consolidó el concepto moderno de abrazadera metálica de alta presión que conocemos hoy.

1990 - Nacimiento de la abrazadera metálica SUPRA

El año 1990 marca un antes y un después: la abrazadera se rediseña por completo y aparece oficialmente la abrazadera SUPRA de Mikalor, una abrazadera metálica de alta presión diseñada ya con una visión mucho más global y exigente.

En esta fase se introducen mejoras fundamentales:

• Eliminación del bicromatado, sustituyéndolo por materiales más eficaces y respetuosos con las normativas internacionales.

• Incorporación de nuevas calidades de acero inoxidable para la abrazadera metálica (como W2, W4 y W5), aumentando su resistencia a la corrosión en entornos agresivos.

• Optimización de toda la arquitectura de la abrazadera Supra:

  • Rediseño de orejas.

  • Mejoras en la geometría de la banda.

  • Refuerzo de los puntos de soldadura.

  • Mejor integración del conjunto tornillo–casquillos.

Desde entonces, la abrazadera SUPRA se convierte en un estándar de referencia para industrias como la automoción, la agricultura y la maquinaria especializada.

2006 - SUPRA CT, tensión constante en aplicaciones alta presión

En 2006, se amplía la gama con la SUPRA Constant Tension (SUPRA CT), una variante de abrazadera metálica de alta presión especialmente diseñada para aplicaciones con:

• Fuertes variaciones de temperatura.

• Vibraciones constantes.

• Ciclos de trabajo muy exigentes.

La abrazadera SUPRA CT incorpora:

• Un tornillo especial con arandelas cónicas que compensa la dilatación y contracción de los materiales.

• Capacidad para mantener un rendimiento y un par de apriete constantes incluso cuando el tubo, la manguera o el entorno varían de forma significativa.

En la práctica, esto convierte a la SUPRA CT en una abrazadera metálica ideal para alta presión en sistemas donde la estabilidad de la unión es vital a lo largo del tiempo.

2022 - SUPRA DT, abrazadera doble tornillo para grandes diámetros

La evolución más reciente llega en 2022 con la SUPRA DT (Doble Tornillo), pensada para aplicaciones en las que los diámetros de tubos o mangueras superan los 270 mm, uno de los escenarios más exigentes para cualquier abrazadera metálica de alta presión.

La abrazadera SUPRA DT incorpora:

• Dos tornillos de alta resistencia, que reparten el esfuerzo y permiten un apriete más homogéneo.

• Una banda especialmente estable para garantizar la estanqueidad en diámetros muy grandes.

• Mejor control de la presión aplicada sobre mangueras o tubos en instalaciones críticas.

Con su llegada, la familia SUPRA cubre todo el abanico industrial, desde diámetros estándar hasta conducciones de gran tamaño, consolidándose como una gama completa de abrazaderas metálicas de alta presión preparada para cualquier necesidad del mercado.

2. Las características del diseño SUPRA

Tras un repaso por la historia de la abrazadera SUPRA, es momento de profundizar en la ingeniería que hace posible su rendimiento.

Y es que, la eficiencia de una abrazadera metálica de alta presión no depende únicamente de su capacidad de apriete, sino de una arquitectura perfectamente diseñada para ofrecer un cierre fiable, estable y duradero en los entornos más exigentes.

En el caso de la abrazadera SUPRA, esta solidez se sustenta en tres pilares fundamentales: un tornillo exclusivo de alta resistencia, un sistema de soldaduras reforzadas y una geometría precisa optimizada para garantizar seguridad y estabilidad.

2.1. El Tornillo Exclusivo de Calidad

En una abrazadera metálica, el tornillo es el elemento que determina la capacidad real de apriete. En la abrazadera SUPRA, este componente adquiere una relevancia aún mayor gracias a su diseño y fabricación exclusivos.

• Diseño Único y Exclusivo: el tornillo es una pieza de diseño exclusivo y registrado por Mikalor, lo que lo convierte en un componente optimizado y directamente diseñado para toda la gama de abrazaderas SUPRA.

• Acero de alta resistencia (8.8): fabricado en acero al carbono de calidad (W2) 8.8, proporciona la robustez necesaria para alcanzar pares de apriete elevados sin comprometer la integridad del conjunto, algo esencial en aplicaciones de alta presión y en entornos industriales críticos.

2.1.1 Características del tornillo

2.1.1.1 Cabeza Hexagonal de Configuración Única

La cabeza hexagonal es parte integral del diseño exclusivo y registrado del tornillo, siendo esencial para el sistema patentado de la abrazadera. Su configuración única permite que la abrazadera SUPRA sea montada de forma eficiente tanto manual como automáticamente.

2.1.1.2. Realces en la Base que Facilitan el Montaje Automático

La base de la cabeza incorpora realces funcionales que han sido diseñados específicamente para interactuar con la herramienta automática. Este detalle de ingeniería es crucial para garantizar la velocidad y la eficiencia requeridas en los procesos de montaje en línea y de alta producción.

2.1.1.3. Clases de Producción Métrica (M6, M7, M8 y M10)

La producción del tornillo en cuatro diámetros métricos (M6, M7, M8 y M10) permite su adaptación precisa a cada modelo de la gama SUPRA. Esta variación en el tamaño asegura que la alta resistencia (Calidad 8.8 W2) y el altísimo rendimiento se mantengan consistentes, sin importar el rango de aplicación.

2.2. Los Puntos de Soldadura por Protuberancia

La fuerza generada por el tornillo de alta resistencia debe ser transferida y soportada eficazmente por el cuerpo de la abrazadera. Aquí es donde entra en juego la tecnología de producción de vanguardia:

• Fijación Estructural: la abrazadera posee 2, 3 o 4 puntos de soldadura por protuberancia (según el rango), una técnica que aporta una resistencia superior y evita deformaciones al alcanzar el par de apriete máximo.

• Transferencia de Carga: este sistema garantiza que la fuerza generada por el tornillo se distribuya de forma uniforme y eficaz a lo largo del cuerpo de la abrazadera metálica.

  • La combinación de materia prima de alta calidad y un diseño de soldadura reforzado permite alcanzar valores de par y rendimiento únicos dentro del mercado de abrazaderas de alta presión.

Gracias a esta estructura, la abrazadera SUPRA mantiene su integridad incluso en condiciones extremas, asegurando un cierre estable y duradero.

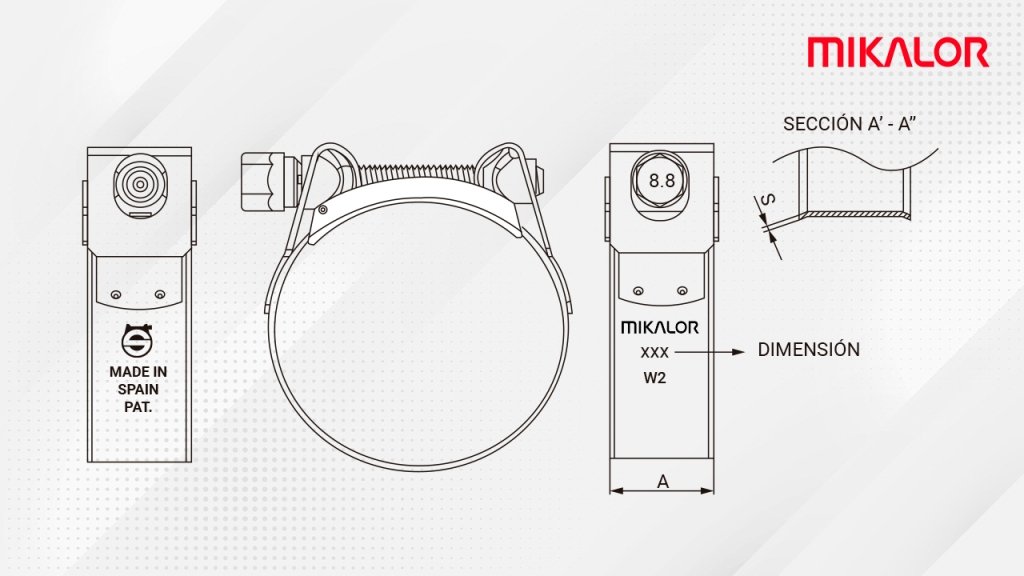

2.3. Geometría Precisa

La geometría de la SUPRA es el resultado de una optimización minuciosa que busca el equilibrio perfecto entre ligereza, capacidad de apriete y protección de la manguera.

• Geometría Optimizada: su diseño permite reducir el peso sin renunciar al altísimo rendimiento que caracteriza a la abrazadera metálica SUPRA.

  • Este equilibrio es clave en sectores como la automoción o la maquinaria industrial, donde cada gramo importa y cada unión debe ser fiable.

• Seguridad y Durabilidad: los bordes biselados de la cinta cumplen una doble función:

  • Evitan cortes, abrasiones o daños en tubos y mangueras durante el apriete.

  • Reducen el riesgo de lesiones para el operario durante su manipulación o instalación.

La abrazadera metálica SUPRA destaca por su arquitectura técnica, que combina un tornillo de alta resistencia, soldaduras reforzadas y una geometría perfectamente optimizada. Esta integración de elementos no solo mejora su capacidad de apriete, sino que garantiza un rendimiento excepcional en sectores industriales, automotrices y agrícolas.

En definitiva, su diseño superior ha consolidado a la SUPRA como un referente mundial en abrazaderas metálicas de alta presión.

Más que una Abrazadera

La abrazadera SUPRA es mucho más que la suma de sus componentes: es una garantía real de seguridad, estabilidad y fiabilidad para cualquier instalación. Su rendimiento no es casualidad, sino el resultado de más de 80 años de experiencia de Mikalor, una marca española reconocida por su ingeniería de precisión. Si el objetivo es asegurar la fuga cero con una abrazadera metálica diseñada para ofrecer un rendimiento superior, SUPRA es el estándar mundial.

Si quieres llevar la seguridad de tus sistemas al siguiente nivel, nuestro equipo técnico está disponible para ofrecerte asesoramiento personalizado. También puedes acceder a nuestra ÁREA PRIVADA y consultar la gama completa de abrazaderas SUPRA.

Y esto es solo el comienzo. En la segunda parte de esta serie, profundizaremos en los aspectos técnicos clave: valores de aplicación y montaje, sectores específicos de uso, calidades de acero inoxidable, normativa aplicable (DIN 3017-3 y RoHS) y las últimas novedades de la familia SUPRA.
