Una abrazadera metálica de alta presión es un elemento de fijación con tornillo diseñado para garantizar estanqueidad total en sistemas que operan bajo condiciones extremas: presiones de hasta 45 BAR, vibraciones constantes, ciclos térmicos severos y entornos químicamente agresivos. En estos escenarios, una sola fuga no es un incidente menor, es un fallo de sistema.

Mikalor, con más de 80 años de historia como fabricantes de abrazaderas y más de 35 desarrollando la gama SUPRA, ofrece la respuesta a ese problema: una familia de abrazaderas metálicas inoxidables patentadas mundialmente, referente global en alta presión con presencia en más de 100 países, en sectores como automoción, industria, agricultura y maquinaria hidráulica.

¿Es la abrazadera de alta presión la solución que necesitas?

	Baja presión	Media presión	Alta presión
Sistema de cierre	Sin tornillo (mayoría)	Tornillo trapezoidal exclusivo	Tornillo de alta resistencia
Instalación / herramienta	Tenazas manual o neumática	Destornillador manual o eléctrico	Destornillador manual o eléctrico
Soldaduras reforzadas	—	—	3–4 puntos por protuberancia
Ciclos de reapriete	No aplica en la mayoría de modelos	Más de 20 ciclos sin pérdida estructural	Múltiples ciclos dada la naturaleza de la cinta basculante
Rango de diámetros	4–152 mm	8–310 mm	17–835 mm
Resistencia máx. corrosión	Hasta 400 h ASTM B117 (W4)	Hasta 1.000 h ASTM B117 (W5)	Hasta 1.000 h ASTM B117 (W5)
Normativa de referencia	Varía según modelo	DIN 3017 / SAE J1508 Type HD	DIN 3017-3

Las características de baja presión pueden variar según el modelo. Las de alta presión corresponden a la gama SUPRA de Mikalor, mientras que las abrazaderas de media presión corresponden a la gama de abrazaderas sin fin o ASFA.

La familia SUPRA: tres soluciones, un estándar

La gama de alta presión de Mikalor cubre cualquier escenario industrial, desde conducciones estándar hasta grandes diámetros en entornos críticos. Se articula en tres modelos con identidad propia:

SUPER — La primera abrazadera metálica de alta presión de Mikalor

Origen de la familia y primera solución de altas prestaciones diseñada por Mikalor para superar las limitaciones de las abrazaderas convencionales en aplicaciones exigentes. Equipada con tuerca hexagonal de alta resistencia y bordes biselados que protegen el tubo o manguera durante el apriete. Solución robusta y contrastada para agricultura, minería y transporte de fluidos en condiciones severas.

SUPRA — La abrazadera inoxidable referente mundial en alta presión

Evolución directa de la SUPER y estándar actual de la categoría. Patentada mundialmente, integra un sistema de guía y cinta basculante que permite apertura total para montaje y desmontaje sin desensamblar el conjunto, y sin que se desprendan tuercas ni casquillos. Con 3 o 4 puntos de soldadura por protuberancia según rango de diámetro, cubre de 17 mm a 408 mm con los mayores pares de apriete de su categoría.

SUPRA DT — Abrazadera metálica de doble tornillo para grandes diámetros

Cuando el diámetro supera los 270 mm, un único punto de apriete no puede garantizar la distribución uniforme de fuerzas en toda la circunferencia. La SUPRA DT resuelve este problema con dos tornillos de alta resistencia fabricados íntegramente por Mikalor, asegurando una estanqueidad homogénea en conducciones de hasta 835 mm de diámetro. Solución de referencia para maquinaria hidráulica, industria química, alimentaria y grandes instalaciones agrícolas.

Trazabilidad y normativa: el respaldo técnico que exige la industria

Una abrazadera metálica de alta presión no puede validarse únicamente por su aspecto o por el catálogo del fabricante. Los sectores más exigentes —automoción, industria química, alimentaria— requieren documentación trazable y cumplimiento normativo verificable.

En Mikalor, cada abrazadera SUPRA está fabricada bajo el sistema de gestión de calidad IATF 16949, que garantiza trazabilidad completa desde el origen del acero hasta el resultado de los ensayos de validación por lote. Cada pieza está identificada con la medida de aplicación, la calidad del material y la marca Mikalor.

Las normativas que rigen esta gama:

DIN 3017-3 — estándar específico para abrazaderas de alta presión: geometría, resistencia mecánica y comportamiento en el apriete.
ASTM B117 — ensayo de niebla salina que valida la resistencia a la corrosión en cada calidad de material.
RoHS / EU 2002/95/EC — materiales libres de sustancias peligrosas, conformes con la normativa medioambiental europea en todas sus ampliaciones.

Materiales: de AISI 430 a AISI 316, validados bajo ASTM B117

La selección del material en una abrazadera de alta presión no es estética, es funcional. La resistencia a la corrosión determina la vida útil de la unión en entornos agresivos. Toda la gama SUPRA está validada mediante el ensayo de niebla salina ASTM B117 (Standard Practice for Operating Salt Spray), el estándar internacional de referencia para la resistencia a la corrosión:

Código	Material cinta	Material tornillo	Resistencia ASTM B117
W2	AISI 430 (DIN 1.4016)	Acero 19MnB4 cincado Cr3	72 h
W4	AISI 304 (DIN 1.4301)	Acero inox. W5 AISI 316	400 h
W5	AISI 316 (DIN 1.4404)	Acero inox. W5 AISI 316	1.000 h

En la configuración W4, el tornillo se fabrica en AISI 316 para maximizar la resistencia a la corrosión en el punto de mayor carga mecánica, independientemente del material de la cinta. Para entornos marinos, químicos severos o instalaciones farmacéuticas, la configuración W5 completa es la única que garantiza integridad estructural a largo plazo.

El tornillo de la abrazadera marca la diferencia

El rendimiento de una abrazadera metálica de alta presión depende en gran medida de su tornillo. En Mikalor, el tornillo SUPRA no es un componente estándar de mercado: es una pieza diseñada a medida, lo que garantiza el control total del proceso productivo y la consistencia del resultado.

Sus características diferenciales:

Calidad 8.8 en configuración W2: mayor resistencia a la tracción, lo que le permite soportar pares de apriete elevados sin deformación. Las configuraciones W4 y W5 incorporan tornillo en acero inoxidable AISI 316.
Cabeza hexagonal de configuración única: compatible con montaje manual, eléctrico y neumático, validado a 540 ± 5 RPM.
Realces en la base: diseñados para interactuar con herramienta neumática, optimizando velocidad y precisión en líneas de producción de alto volumen.
Métricas M6, M7, M8 y M10: adaptación precisa a cada modelo de la gama sin comprometer el rendimiento.
Sin elementos sueltos: el sistema patentado impide que tuercas y casquillos se desprendan durante el manejo, eliminando errores de montaje.

¿Necesitas documentación técnica para validar la SUPRA en tu proyecto?

Accede a nuestras fichas de producto para consultar pares de apriete, rangos de diámetro por modelo, resistencias a la corrosión y especificaciones de material por referencia.

Preguntas frecuentes sobre abrazaderas metálicas de alta presión

¿Qué es una abrazadera de alta presión y cuándo es necesaria?

Una abrazadera de alta presión es un elemento de fijación metálica con tornillo diseñado para mantener la estanqueidad en sistemas que operan a presiones elevadas —hasta 45 BAR en el caso de la SUPRA— con exposición a vibraciones, ciclos térmicos o agentes corrosivos. Es la solución indicada cuando el fallo de la unión implica un riesgo para la seguridad del sistema, del operario o del proceso productivo.

¿Qué diferencia la abrazadera SUPRA de una abrazadera inoxidable estándar?

La SUPRA no es una abrazadera inoxidable convencional con tornillo. Su arquitectura incorpora un tornillo de diseño de alta calidad, soldaduras por protuberancia —hasta 4 puntos según el rango— y una geometría patentada con guía y cinta basculante que permite apertura total sin desensamblar el conjunto. El resultado es una abrazadera metálica cuyo par de apriete y resistencia estructural superan con creces el estándar del mercado.

¿Cuándo elegir la SUPRA DT frente a la SUPRA estándar?

La SUPRA DT está diseñada específicamente para diámetros superiores a 270 mm, donde un único tornillo no puede garantizar una distribución uniforme de fuerzas en toda la circunferencia de la banda. Con dos tornillos de alta resistencia fabricados por Mikalor, la SUPRA DT elimina los puntos de presión desigual que en diámetros grandes pueden comprometer la estanqueidad, llegando a un máximo de rango de hasta 835 mm.

¿Qué garantiza el cumplimiento de la norma DIN 3017-3 en una abrazadera de alta presión?

La DIN 3017-3 es la norma técnica específica para abrazaderas de alta presión. Su cumplimiento garantiza que la abrazadera ha sido diseñada y validada bajo parámetros de geometría, resistencia mecánica y comportamiento de apriete definidos internacionalmente. Es el estándar que los departamentos de ingeniería de los sectores industrial y de automoción exigen para homologar un proveedor de abrazaderas metálicas.

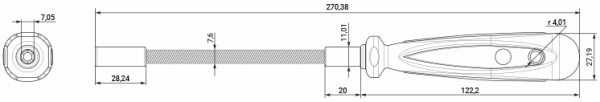

Tournevis flexible à tête hexagonale
