Nel nostro articolo precedente, abbiamo analizzato i dati oggettivi sulle prestazioni della serie ASFA L di Mikalor, scoprendo perché la sua vita utile è doppia rispetto alle alternative generiche, sia in termini di coppia di rottura che di resistenza alla corrosione. Tuttavia, l'eccellenza tecnica va ben oltre i parametri di laboratorio.

In questa seconda parte, approfondiremo l'«anatomia» della fascetta. Analizzeremo come il design asimmetrico della testa e la dentellatura stampata a freddo determinino la differenza tra una tenuta adeguata e una perdita catastrofica.

Inoltre, analizzeremo la normativa DIN 3017 per aiutarvi a decidere quale grado di qualità (da W1 a W5) sia il più adatto a garantire la sicurezza dei vostri sistemi industriali, navali o alimentari.

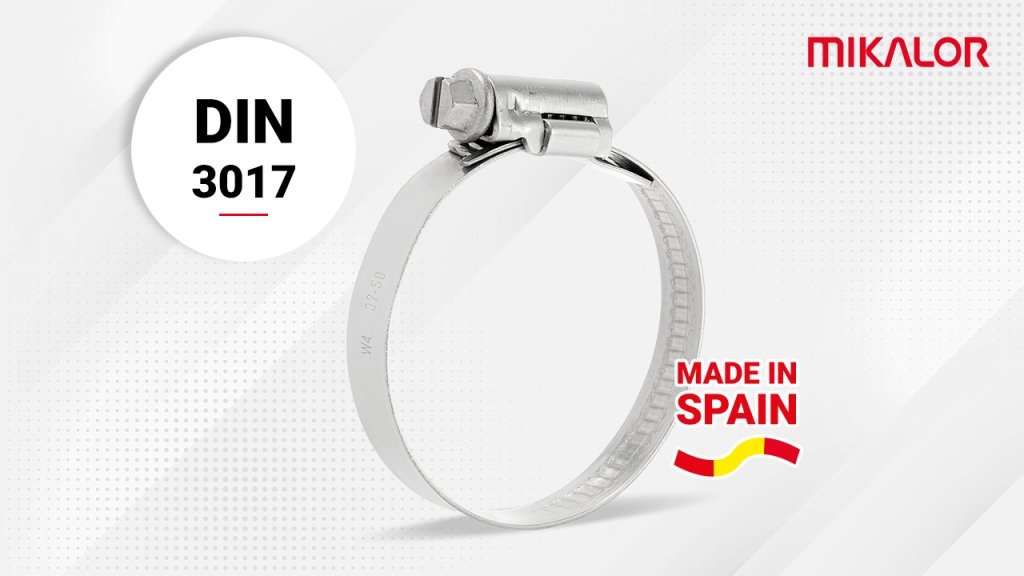

Tracciabilità DIN 3017: la garanzia di un produttore europeo

La differenza fondamentale tra le fascette a vite Mikalor e quelle del resto del mercato risiede nella fiducia. La nostra produzione in Spagna non solo è conforme alla normativa DIN 3017, ma offre anche una tracciabilità totale.

In questo modo, a fronte di qualsiasi richiesta tecnica, siamo in grado di identificare l'origine dell'acciaio, il lotto di produzione e i risultati dei relativi test di qualità.

Perché la tracciabilità non è opzionale nelle applicazioni critiche

Questa trasparenza è fondamentale in settori come l'automotive, l'industria chimica o la nautica, dove il guasto di un piccolo componente può avere conseguenze catastrofiche. I componenti generici privi di certificazione trasferiscono la responsabilità al cliente in caso di guasto.

Con Mikalor, la documentazione tecnica è sempre disponibile sia per gli audit che per verificare la garanzia del prodotto.

Quando un sistema si guasta e la causa è attribuita a una fascetta, l'assenza di certificazione dei materiali non solo allunga i tempi di indagine, ma sposta anche la responsabilità su chi ha effettuato la selezione del componente.

Viti esclusive e tolleranze della testa ottimizzate

L'uso di viti esclusive e teste dalle dimensioni ottimizzate garantisce un accoppiamento perfetto tra l'utensile di montaggio e il pezzo, riducendo l'usura e facilitando le attività di manutenzione ripetitive. Questo è particolarmente rilevante negli ambienti delle linee di produzione in cui vengono installate centinaia di fascette per turno.

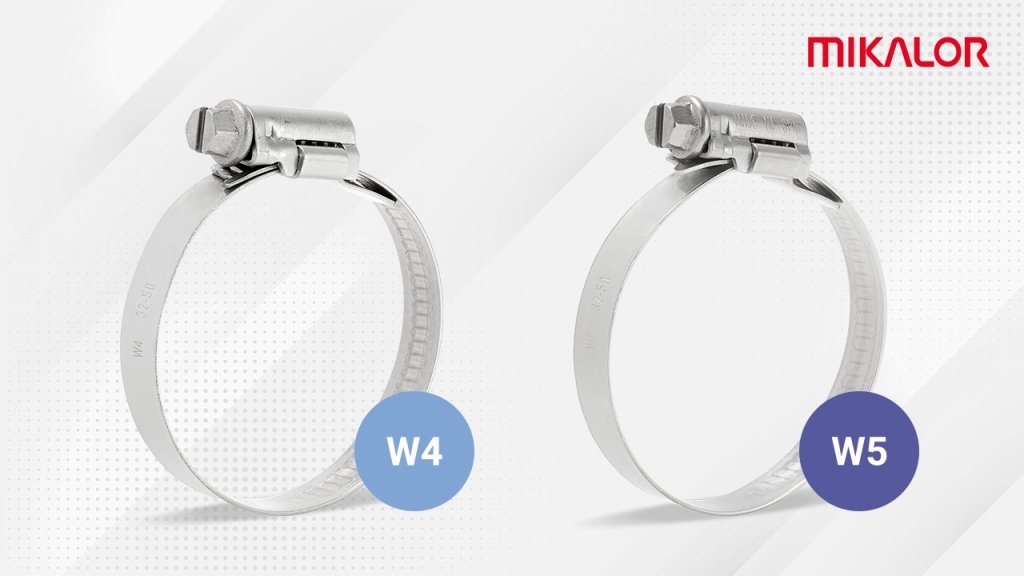

Fascette in acciaio inossidabile: quando scegliere W4 e W5

Sebbene la fascetta ASFA L 9 mm W1, W2 e W3 sia l'opzione ideale per la maggior parte delle applicazioni industriali e del settore automotive, esistono ambienti che richiedono fascette a vite realizzate interamente in acciaio inossidabile.

• W4 (AISI 304): rappresenta la soglia d'ingresso per il settore nautico. Con una resistenza verificata di 400 ore secondo la norma ASTM B117, si conferma come lo standard di riferimento per applicazioni costiere e marine con un'esposizione moderata alla salinità.

• W5 (AISI 316): è la soluzione definitiva per gli ambienti più esigenti. Questo grado è specificamente indicato per le industrie alimentari e farmaceutiche, nonché per le applicazioni nautiche con esposizione continua o contatto con agenti chimici.

Le sue prestazioni sono superiori, raggiungendo le 1000 ore di resistenza in camera a nebbia salina (più del doppio rispetto al grado W4), rendendola la scelta obbligatoria quando la corrosione è il rischio principale e si richiede una tracciabilità totale del materiale.

La scelta tra W4 e W5 non dipende dal budget, ma dalla corretta valutazione del rischio per ogni applicazione. Il nostro team tecnico ti fornirà la consulenza necessaria per prendere questa decisione.

Come scegliere la fascetta corretta per la tua applicazione

Per ambiente operativo

• Nautica e ambienti costieri: si raccomanda il grado W4 (400 h ASTM B117) per esposizioni moderate. Tuttavia, in ambienti marini ad alta salinità o esposizione continua, è imperativo optare per il grado W5, la cui resistenza di 1000 ore garantisce l'integrità del sistema a lungo termine.

• Automotive e circuiti di raffreddamento: in questi sistemi, la affidabilità dipende da una coppia di rottura superiore a 4 Nm e da un nastro con faccia interna liscia (dentellatura stampata a freddo) per proteggere il manicotto. Il rispetto della norma DIN 3017 è essenziale per garantire la costanza dimensionale in tutta la linea di montaggio.

• Idraulica industriale e lavorazione chimica: in questo settore, la compatibilità chimica è critica; per fluidi aggressivi, lo standard deve essere il W5 (AISI 316). Inoltre, il design asimmetrico della testa è fondamentale per garantire una tenuta costante anche in presenza di brusche fluttuazioni di pressione.

• Industria alimentare, delle bevande e farmaceutica: i gradi W4 (AISI 304) e W5 (AISI 316) sono l'unica opzione raccomandata in questi settori, poiché integrano resistenza chimica, una finitura superficiale certificata e una tracciabilità igienica.

  • Le loro 400 e 1000 ore di resistenza alla corrosione (ASTM B117), insieme alla documentazione tecnica, sono requisiti obbligatori per rispettare i quadri normativi di sicurezza sanitaria.

Per diametro del tubo e larghezza del nastro

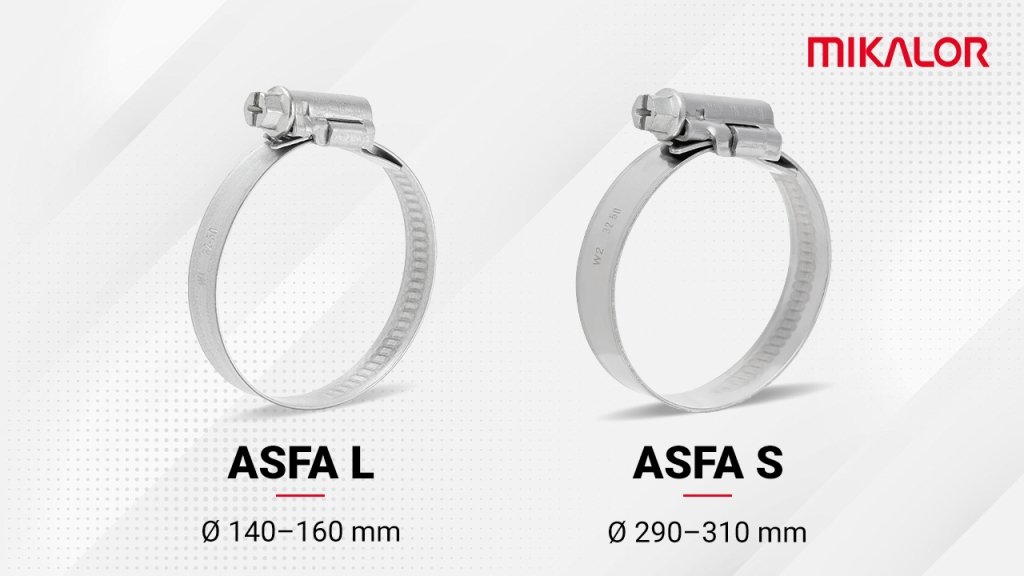

Il nastro da 9 mm della serie ASFA L copre diametri fino a 140-160 mm, essendo la fascetta più utilizzata nelle applicazioni industriali di gamma media.

Tuttavia, per diametri maggiori, carichi più impegnativi e settori come l'automotive, la serie ASFA S (12 mm) è l'opzione più adatta, poiché permette di raggiungere diametri di applicazione fino a 310 mm e tollera una pressione maggiore. Questo modello è raccomandato per impianti idraulici di grande diametro o lavorazioni chimiche in cui la serie ASFA L raggiunge il suo limite strutturale.

Questo modello è consigliato per impianti idraulici di grande diametro o per la lavorazione chimica, in cui la serie ASFA L raggiunge i propri limiti strutturali.

FAQ: domande frequenti sulle fascette a vite DIN 3017

Perché scegliere i gradi W4 o W5 rispetto agli altri?

Mentre il grado W1 è la soluzione standard per l'industria generale, il W4 (AISI 304) si stabilisce come punto di partenza per il settore nautico (400 ore ASTM B117).

I gradi W4 e W5 si riservano per l'industria alimentare, farmaceutica e ambienti marini di massima esigenza, raggiungendo le 1000 ore di resistenza.

Qual è la coppia di rottura minima della fascetta Mikalor ASFA L 9mm?

La ASFA L 9 mm W1 raggiunge una coppia di rottura minima certificata di 4,5 Nm secondo la norma DIN 3017 (Ø 32–50). Le alternative generiche si fermano a circa 3,5 Nm.

Quante ore resiste l'ASFA L nel test di nebbia salina ASTM B117?

216 ore verificate. Le fascette generiche tendono a deteriorarsi prima di raggiungere le 118 ore.

Mikalor rispetta la norma DIN 3017?

Sì, tutta la serie ASFA è prodotta in Spagna in conformità alla norma DIN 3017, ed è possibile richiedere la tracciabilità dei materiali per ogni lotto.

Qual è la differenza tra W1, W2, W3, W4 e W5?

• W1: Acciaio zincato.

• W2: Nastro in acciaio inox AISI 430 con vite in acciaio zincato.

• W3: Nastro e testa in acciaio inox AISI 430 e vite in acciaio inox AISI 304.

• W4: Tutta la fascetta è in acciaio inox AISI 304.

• W5: Tutti i componenti sono in acciaio inox AISI 316, la massima qualità per ambienti aggressivi.

Perché sono importanti i bordi smussati?

I bordi non trattati creano concentrazioni di tensione sulla superficie del tubo. Con il susseguirsi dei cicli di pressione e temperatura, si formano dei microtagli che si propagano lungo la parete in gomma. Eliminando i bordi affilati e sostituendoli con bordi smussati, questo difetto viene completamente eliminato.

Come verifico che una fascetta sia realmente conforme alla norma DIN 3017?

Richiedere al produttore i certificati di prova e la documentazione relativa alla tracciabilità dei materiali. Una dichiarazione di conformità priva di documentazione di supporto non è verificabile. Mikalor fornisce, su richiesta, la tracciabilità completa per lotto e i risultati dei test.

I prodotti Mikalor sono adatti per applicazioni alimentari?

Sì, raccomandiamo la serie W4 e W5, che possiedono il certificato di qualità e una finitura conforme agli standard dell'industria alimentare e farmaceutica.

I test sulla serie ASFA L riflettono il nostro impegno per l'eccellenza tecnica: ogni fascetta che esce dalla nostra fabbrica spagnola è tracciabile, certificabile e progettata per durare più a lungo dell'applicazione stessa. In settori dove il guasto di un componente non è un problema di manutenzione, ma di sicurezza, questa differenza è fondamentale.

Scegliendo Mikalor, non scegli solo un componente. Scegli una soluzione ingegneristica di alta precisione, sviluppata per garantire la sicurezza, prolungare la durata e assicurare l'integrità delle tue applicazioni.

In settori in cui il guasto di una fascetta non è un problema di manutenzione, ma un problema di sicurezza, questa differenza è fondamentale.

Hai bisogno di consulenza tecnica? Il nostro team analizzerà la tua gamma di diametri, la pressione di esercizio, il tipo di fluido e l'ambiente per consigliarti il grado ASFA più adatto.

Consulta il nostro team tecnico.

Pronto a gestire il tuo ordine? Accedi al tuo account per gestire gli ordini, verificare la disponibilità immediata e scaricare le schede tecniche ufficiali dell'intera gamma.

Accedi all'area privata.

Articolo basato sull'analisi tecnica di Diego Collado, Responsabile Qualità di Mikalor.
