ASFA L (9 mm) Constant Tension

W3 - Edelstahl | AISI 430

Die Schneckengewindeschelle ASFA L CT W3 von Mikalor wurde speziell für kompakte Kühl- und Heißluftsysteme im modernen Fahrzeugbau entwickelt. Vollständig aus Edelstahl AISI 430 gefertigt, gleicht diese 9-mm-Constant-Tension Schlauchschelle mit integrierter Wellfeder thermische Durchmesseränderungen im Motorraum vollautomatisch aus.

*Entspricht der DIN 3017 sowie der RoHS-Richtlinie 2002/95/EG.

Vorteile:

Automatische Federkompensation: Die innenliegende Wellfeder hält die radiale Spannkraft bei Erwärmung und Abkühlung im Motorzyklus kontinuierlich konstant und verhindert Leckagen.
Kompakte 9-mm-Bandbreite: Ideal für beengte Bauräume, kleine bis mittlere Schlauchdurchmesser und gewichtsoptimierte Leitungsverbindungen.
Vibrationsfeste Schlauchverbindung: Das verstärkte Schneckengehäuse sichert Kühlwasser- und Unterdruckschläuche dauerhaft gegen Schwingungen ab.
Schlauchschonende Profilierung: Abgerundete Bandkanten und eine glatte Bandinnenseite verhindern Einschnitte in dünnwandige EPDM- und Silikonschläuche.

Die Schneckengewindeschelle ASFA L CT W4 von Mikalor kombiniert die dynamische Nachspannung einer Wellfeder mit dem umfassenden Korrosionsschutz von Edelstahl AISI 304 (A2). Sie ist die optimale Lösung für Heißfluid-, Entlüftungs- und Prozessleitungen in feuchten, chemisch anspruchsvollen Industrie- und Marineumgebungen.

*Entspricht der DIN 3017 sowie der RoHS-Richtlinie 2002/95/EG.

Vorteile:

Vollständiger A2-Korrosionsschutz: Alle Komponenten inklusive Gehäuse, Schraube und Wellfeder bestehen komplett aus AISI 304 für dauerhaften Schutz vor Feuchtigkeit und Witterung.
Dauerhafte Dichtheit bei Temperaturzyklen: Verhindert Druckverluste und Schlauchabrutschen an thermisch hochbelasteten Rohrverbindungen im Dauerbetrieb.
Platzsparendes Prozessdesign: Die schlanke 9-mm-Konstruktion erlaubt den flexiblen Einsatz an eng verlegten Industrie- und Generatorleitungen.
Zuverlässige Radialkraftübertragung: Gleichmäßiger Anpressdruck ohne punktuelle Quetschung flexibler Schläuche bei wechselnden Betriebsdrücken.

Welche Materialqualität benötigen Sie?

Brochure-ALCTW3.pdf

Download |

All references

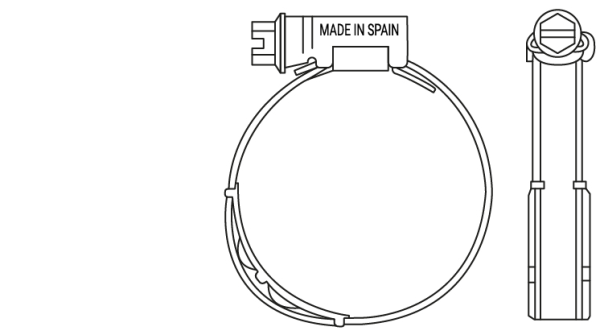

Part number	Ø D Application mm	A +0.3 -0.2	C ±0.5	L +1 -0.5	S ±0.1	H Max.	B Max.	Max. Pressure Bar	Max. Torque Nm	Box Quantity	Outer Box Quantity
03017945	8-16	9	11,2	22,1	0,65	10,5	14	45	3,0	200	800
03017947	12-22	9	11,2	22,1	0,65	10,5	14	45	3,0	200	800
03017949	16-27	9	11,2	23,6	0,75	10,5	14	42	3,5	200	800
03017950	20-32	9	11,2	23,6	0,75	10,5	14	36	3,5	50	400
03017951	25-40	9	11,2	25,6	0,75	10,5	14	32	4,0	50	400
03017952	30-45	9	11,2	25,6	0,75	10,5	14	27	4,0	50	400
03017953	32-50	9	11,2	25,6	0,75	10,5	14	27	4,0	50	200
03017954	40-60	9	11,2	25,6	0,75	10,5	14	19	4,0	50	400
03017955	50-70	9	11,2	29,6	0,75	10,5	14	17	4,0	50	400
03017956	60-80	9	11,2	29,6	0,75	10,5	14	15	4,0	50	50
03017957	70-90	9	11,2	29,6	0,75	10,5	14	13	4,0	50	50
03017958	80-100	9	11,2	29,6	0,75	10,5	14	11	4,0	25	200
03017959	90-110	9	11,2	29,6	0,75	10,5	14	10	4,0	25	200
03017960	100-120	9	11,2	29,6	0,75	10,5	14	9	4,0	25	200
03017961	110-130	9	11,2	29,6	0,75	10,5	14	8	4,0	25	25

All references

Part number	Ø D Application mm	A +0.3 -0.2	C ±0.5	L +1 -0.5	S ±0.1	H Max.	B Max.	Max. Pressure Bar	Max. Torque Nm	Box Quantity	Outer Box Quantity
03017965	8-16	9	11,2	22,1	0,65	10,5	14	45	3,0	50	400
03017967	12-22	9	11,2	22,1	0,65	10,5	14	45	3,0	50	400
03017969	16-27	9	11,2	23,6	0,75	10,5	14	42	3,5	50	400
03017970	20-32	9	11,2	23,6	0,75	10,5	14	36	3,5	50	400
03017971	25-40	9	11,2	25,6	0,75	10,5	14	32	4,0	50	400
03017972	30-45	9	11,2	25,6	0,75	10,5	14	28	4,0	50	400
03017973	32-50	9	11,2	25,6	0,75	10,5	14	24	4,0	50	200
03017974	40-60	9	11,2	25,6	0,75	10,5	14	19	4,0	50	400
03017975	50-70	9	11,2	29,6	0,75	10,5	14	17	4,0	50	400
03017976	60-80	9	11,2	29,6	0,75	10,5	14	15	4,0	50	50
03017977	70-90	9	11,2	29,6	0,75	10,5	14	13	4,0	50	50
03017978	80-100	9	11,2	29,6	0,75	10,5	14	11	4,0	25	200
03017979	90-110	9	11,2	29,6	0,75	10,5	14	10	4,0	25	200
03017980	100-120	9	11,2	29,6	0,75	10,5	14	9	4,0	25	200
03017981	110-130	9	11,2	29,6	0,75	10,5	14	8	4,0	25	25
