Tutorial: Wie man die rostfreier innenring der ASFA-Schellen installiert

Rostfreier Innenring für ASFA S 12 mm Schellen

Ohne PTFE-Beschichtung

Dieser Innenring für die ASFA S-Schlauchschelle (12 mm) wurde sorgfältig entwickelt, um den Schlauch in der Schelle optimal zu schützen. Dieser Ring wird besonders für die Verwendung mit Silikonschläuchen empfohlen, die besonders anfällig für Schnittverletzungen sind.

Vorteile:

Besserer Schutz: Der Innenring bietet eine hervorragende Abdichtung, die die Unversehrtheit des Schlauches gewährleistet und ihn vor Beschädigungen schützt.
Verbesserte Leistung: Verbessert die Rundlaufeigenschaften der Schelle durch eine gleichmäßigere Druckverteilung, was für empfindliche Anwendungen von entscheidender Bedeutung ist.
Oberflächenoptionen: Erhältlich in Edelstahl ohne PTFE-Beschichtung für hohe Korrosionsbeständigkeit und Langlebigkeit oder mit schwarzer PTFE-Beschichtung für zusätzliche Beständigkeit in aggressiven Umgebungen und diskrete Ästhetik.

Schwarz PTFE-beschichtet

Vorteile:

Besserer Schutz: Der Innenring bietet eine hervorragende Abdichtung, die die Unversehrtheit des Schlauches gewährleistet und ihn vor Beschädigungen schützt.
Verbesserte Leistung: Verbessert die Rundlaufeigenschaften der Schelle durch eine gleichmäßigere Druckverteilung, was für empfindliche Anwendungen von entscheidender Bedeutung ist.
Oberflächenoptionen: Erhältlich in Edelstahl ohne PTFE-Beschichtung für hohe Korrosionsbeständigkeit und Langlebigkeit oder mit schwarzer PTFE-Beschichtung für zusätzliche Beständigkeit in aggressiven Umgebungen und diskrete Ästhetik.

Welche Verarbeitung brauchen Sie?

Ohne PTFE-Beschichtung

Schwarz PTFE-beschichtet

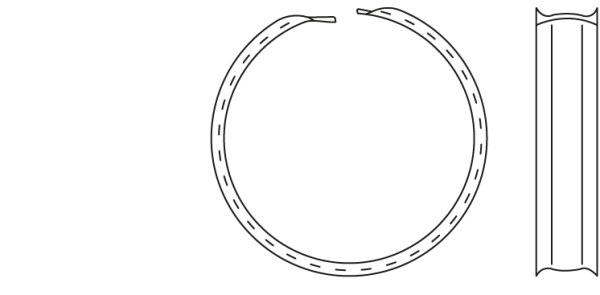

AROSB

Herunterladen |

Material:
Edelstahl W4 AISI 301

Oberflächenausführung:
Unbeschichtet (Ohne Teflon-Beschichtung)

Korrosionsbeständigkeit:
400 Stunden Salzsprühnebelprüfung gemäß ASTM B117

All references

Part number	Ø Application	A ±2	B Max.	C ±0.15	Box Quantity	Outer Box Quantity
03031210	16-27	3	17.5	15.7	100	800
03031228	20-32	3	17.5	15.7	100	400
03031236	25-40	3	17.5	15.7	100	400
03031244	30-45	3	17.5	15.7	100	100
03031252	32-50	3	17.5	15.7	100	100
03031260	40-60	3	18.5	15.7	100	100
03031279	50-70	3	18.5	15.7	100	100
03031287	60-80	3	18.5	15.7	100	100
03031295	70-90	3	18.5	15.7	50	50
03031309	80-100	3	19.5	15.7	50	50
03031317	90-110	3	19.5	15.7	25	25
03031325	100-120	3	19.5	15.7	25	25
03031333	110-130	3	19.5	15.7	25	25
03031341	120-140	3	19.5	15.7	25	25
03031350	130-150	3	19.5	15.7	25	25
03031368	140-160	3	19.5	15.7	25	25
03031376	150-170	3	19.5	15.7	25	25
03031384	160-180	3	19.5	15.7	25	25
03031392	170-190	3	19.5	15.7	10	10
03031405	180-200	3	19.5	15.7	10	10
03031413	190-210	3	19.5	15.7	10	10
03031421	200-220	3	19.5	15.7	10	10
03031430	210-230	3	19.5	15.7	10	10
03031448	220-240	3	19.5	15.7	10	10

Part number	Ø Application	A ±2	B Max.	C ±0.15	Box Quantity	Outer Box Quantity
73031218	16-27	3	17.5	15.7	100	800
73031226	20-32	3	17.5	15.7	100	400
73031234	25-40	3	17.5	15.7	100	400
73031242	30-45	3	17.5	15.7	100	100
73031250	32-50	3	17.5	15.7	100	100
73031269	40-60	3	18.5	15.7	100	100
73031277	50-70	3	18.5	15.7	100	100
73031285	60-80	3	18.5	15.7	100	100
73031293	70-90	3	18.5	15.7	50	50
73031306	80-100	3	19.5	15.7	50	50
73031314	90-110	3	19.5	15.7	25	25
73031322	100-120	3	19.5	15.7	25	25
73031330	110-130	3	19.5	15.7	25	25
73031349	120-140	3	19.5	15.7	25	25
73031357	130-150	3	19.5	15.7	25	25
73031365	140-160	3	19.5	15.7	25	25
73031373	150-170	3	19.5	15.7	25	25
73031381	160-180	3	19.5	15.7	25	25
73031390	170-190	3	19.5	15.7	10	10
73031402	180-200	3	19.5	15.7	10	10
73031410	190-210	3	19.5	15.7	10	10
73031429	200-220	3	19.5	15.7	10	10
73031437	210-230	3	19.5	15.7	10	10
73031445	220-240	3	19.5	15.7	10	10
